Deye SG06LP1 vs SG05LP1: Porównanie jednofazowego hybrydowego falownika

Co wyróżnia serię SG06LP1

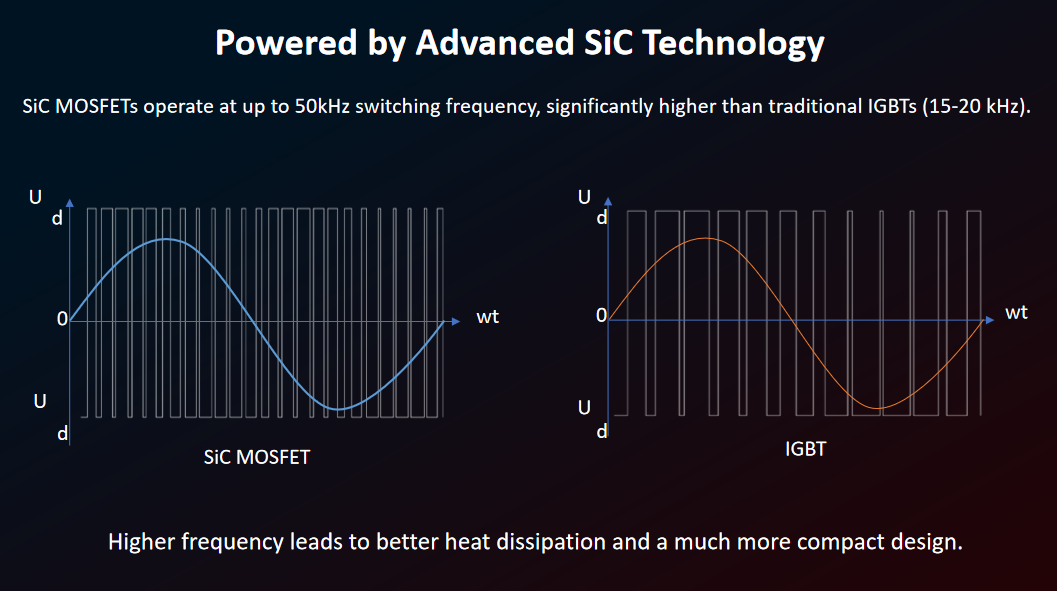

Rozmiar jednofazowego falownika hybrydowego był kiedyś podyktowany ilością ciepła, jaką mogły oddać jego elementy przełączające. Seria SG06LP1 firmy Deye zmienia to równanie, zastępując tradycyjne tranzystory IGBT tranzystorami MOSFET z węglika krzemu (SiC), które przełączają się z prędkością do 50 kHz w porównaniu z częstotliwością 15–20 kHz typową dla projektów opartych na IGBT.

Wyższa częstotliwość przełączania oznacza, że ​​wewnętrzne elementy filtrujące falownika — cewki indukcyjne i kondensatory — mogą znacznie się skurczyć, jednocześnie kształtując czysty przebieg wyjściowy. Mniej ciepła generowanego na cykl zmniejsza również rozmiar radiatora potrzebnego do utrzymania niskiej temperatury urządzenia.

Praktyczny wynik pojawia się bezpośrednio w arkuszu specyfikacji: jednofazowe hybrydowe falowniki fotowoltaiczne niskiego napięcia zbudowane na tej platformie SiC osiągają o około 0,6% wyższą wydajność przy jednoczesnej redukcji masy aż o 42% przy porównywalnych mocach znamionowych.

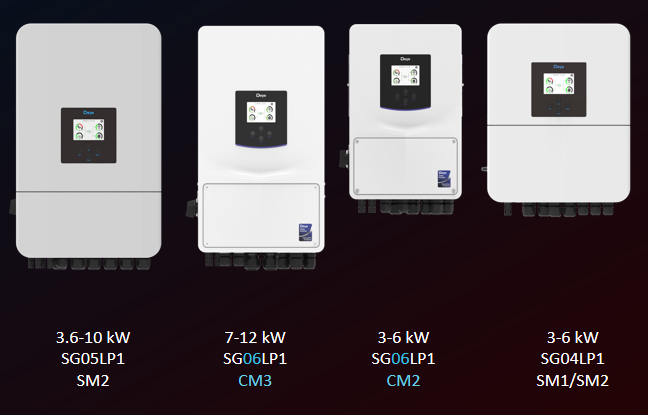

Pełny skład w skrócie

Seria SG06LP1 jest podzielona na dwa pasma mocy. Modele o mocy 3–6 kW (SG06LP1-CM2) przeznaczone są do mniejszych instalacji mieszkaniowych, natomiast modele o mocy 7–12 kW (SG06LP1-CM3) nadają się do większych domów lub małych obiektów komercyjnych. Obydwa są uzupełnieniem wcześniejszej serii SG05LP1, która pozostaje dostępna w wersjach o mocy 3,6–10 kW, oraz serii SG04LP1 w wersjach podstawowych o mocy 3–6 kW.

Konwencja nazewnictwa ma tutaj znaczenie. CM2 i CM3 oznaczają nowe płytki sterujące oparte na SiC, podczas gdy SM1/SM2 oznaczają starszą platformę IGBT, nadal sprzedawaną pod oznaczeniami SG04LP1 i SG05LP1. Wiedza o tym, na który przyrostek patrzysz, informuje Cię, jaką generację elektroniki wewnętrznej faktycznie kupujesz.

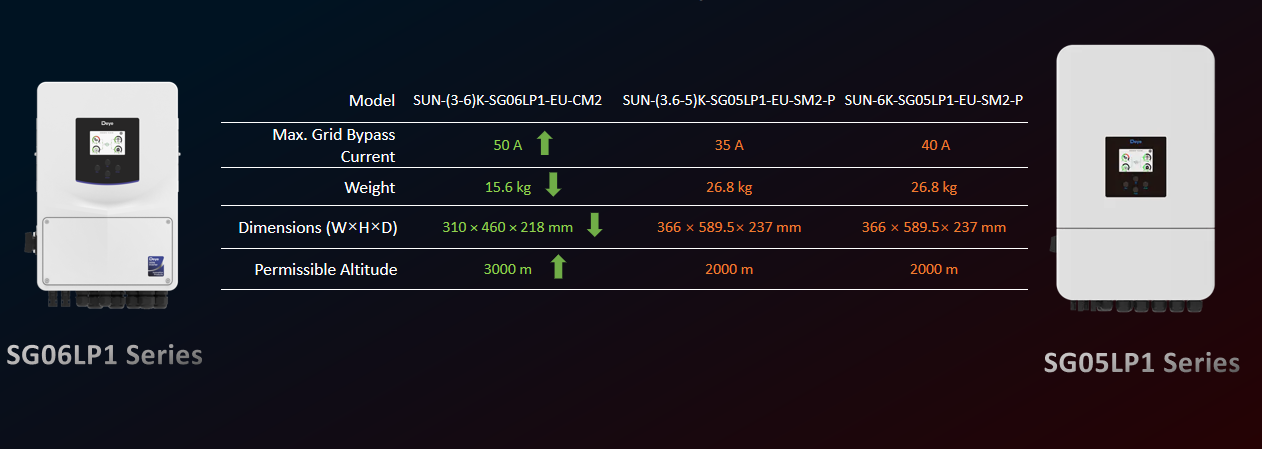

Modele 3-6 kW: SG06LP1-CM2 vs SG05LP1-SM2

Na podstawowym poziomie mocy różnica pokoleń jest największa pod względem powierzchni fizycznej. Waga SUN-(3-6)K-SG06LP1-EU-CM2 15,6 kg w porównaniu do 26,8 kg w przypadku obu wariantów SG05LP1-SM2-P — różnica ponad 11 kg w przypadku jednostek wykonujących tę samą pracę.

Wymiary są zgodne z tym samym wzorem: 310 × 460 × 218 mm dla modelu CM2 w porównaniu do 366 × 589,5 × 237 mm dla modeli SM2-P. To znacznie mniejsza powierzchnia w przypadku instalacji naściennych, gdzie przestrzeń w szafce lub pomieszczeniu gospodarczym jest ograniczona.

Dwie inne liczby dzielą te modele poza rozmiarem. Maksymalny prąd obejściowy sieci w CM2 osiąga 50 A, przed 35 A (wariant 3,6–5 K) i 40 A (wariant 6 K) w jednostkach SM2-P – jest to istotne w przypadku instalacji oczekujących wyższych obciążeń przechodzących przez sieć. Dopuszczalna wysokość wspina się również od 2000m do 3000 m , co ma znaczenie w przypadku terenów górskich lub położonych na dużych wysokościach, gdzie obniżenie parametrów znamionowych staje się prawdziwym ograniczeniem projektowym.

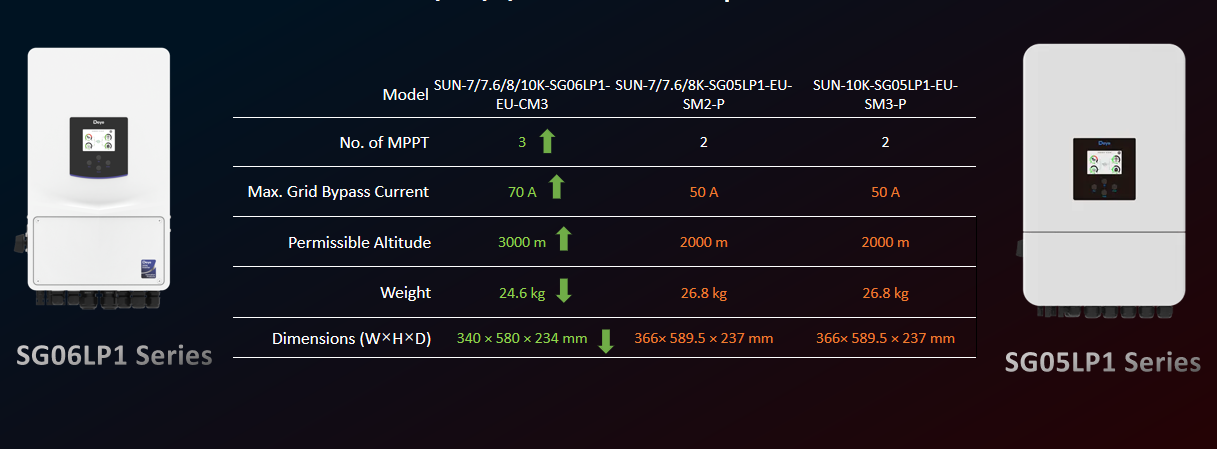

Modele 7–12 kW: SG06LP1-CM3 vs SG05LP1-SM2/SM3

Skalując się do poziomu 7-12 kW, linia SG06LP1-CM3 dodaje możliwości, których SG05LP1 nie oferuje w tym zakresie: trzeci tracker MPP. Tam, gdzie oba modele SUN-(7-8)K-SG05LP1-EU-SM2-P i SUN-10K-SG05LP1-EU-SM3-P obsługują 2 MPPT, CM3 działa 3 , otwierając bardziej elastyczne konfiguracje ciągów dla szyków podzielonych na wiele płaszczyzn dachu lub orientacji.

Prąd obejściowy charakteryzuje się tym samym przeskokiem pokoleń, co na niższym poziomie: 70 A w modelu CM3 w porównaniu z 50 A w obu wariantach SG05LP1. Waga spada z 26,8 kg do 24,6 kg, a wymiary zmniejszają się z 366 × 589,5 × 237 mm do 340 × 580 × 234 mm. Dopuszczalna wysokość ponownie wzrasta do 3000 m, co odpowiada poprawie zaobserwowanej w modelach CM2 o mniejszej mocy.

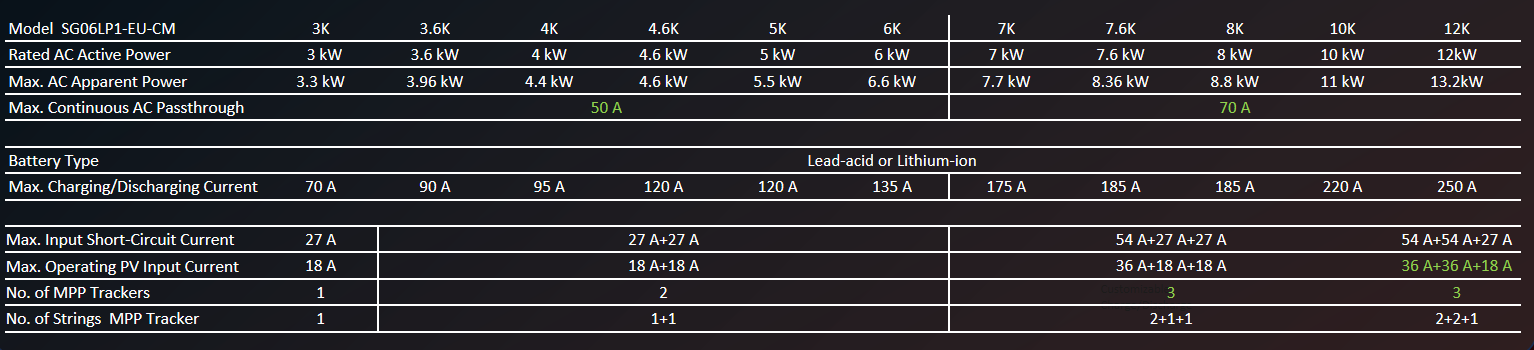

Pełna tabela referencyjna specyfikacji

Poza głównymi porównaniami, pełna linia SG06LP1-EU-CM obejmuje dziesięć mocy znamionowych od 3K do 12K, wszystkie charakteryzujące się tą samą kompatybilnością z akumulatorami kwasowo-ołowiowymi lub litowo-jonowymi. Liczba trackerów MPP skaluje się z mocą: konfiguracje z jednym trackerem obejmują modele 3-6 tys., dwa trackery obejmują jednostki 3,6 tys.-6 tys., a trzy trackery pojawiają się od 7 tys.

Prąd ładowania i rozładowywania rośnie równomiernie w całym zakresie, od 70 A w modelu 3K do 250 A we flagowym modelu 12K. Maksymalny roboczy prąd wejściowy instalacji fotowoltaicznej ma podobną krzywą i osiąga 36 A, 36 A, 18 A w jednostce 12K dzięki konstrukcji z trzema torami. Dla każdego, kto planuje układ ciągów, ta tabela jest najszybszym sposobem sprawdzenia jak zdolność śledzenia MPP wpływa na opcje okablowania zanim zdecydujesz się na konkretny model.

Wybór pomiędzy SG06LP1 i SG05LP1

W przypadku większości nowych instalacji seria SG06LP1 jest na papierze bardziej wydajnym wyborem: lżejszy, mniejszy, o wyższym prądzie obejściowym i — w przypadku poziomu powyżej 7 kW — dodatkowy moduł śledzący MPP. Seria SG05LP1 nadal ma sens tam, gdzie produkty serii CM nie są jeszcze dostępne lokalnie lub gdy instalator ma już części zamienne i zna platformę SM w zakresie uruchomienia.

Wysokość warto zaznaczyć osobno. Projekty powyżej 2000 m nie mają opcji SG05LP1, która spełniałaby tę ocenę w tym zestawie danych — dopuszczalna wysokość 3000 m dla SG06LP1 staje się twardym wymogiem, a nie przyjemnością. Poza tym decyzja często sprowadza się do tego, ile oszczędności miejsca na instalację i rezerwy miejsca na obejście są warte w porównaniu z dostępnością komponentów. Nie każdy projekt wymaga najnowszej platformy, ale dobór falownika o odpowiedniej wielkości do obciążenia liczy się bardziej niż pogoń za najwyżej ocenianym modelem na półce.
