Alert bezpieczeństwa przeciwpożarowego dla domowych systemów magazynowania energii PV: Zapewnienie ochrony strażaków dzięki automatycznemu wyłączeniu

Ponieważ systemy magazynowania energii fotowoltaicznej (PV) stają się coraz bardziej powszechne, bezpieczeństwo pożarowe pojawia się jako kluczowy problem - szczególnie w sytuacjach awaryjnych. Specyficzny i niebezpieczny scenariusz może powstać, gdy pojawia się pożar domu, a główny wyłącznik zostaje wyłączony przez strażaków. Mimo że dom jest odłączony od siatki, pozostaje ukryte ryzyko: falownik może kontynuować działalność w trybie poza siecią, dostarczając zasilanie do obciążeń przez baterie i panele słoneczne. To trwające podaż energii może stanowić poważne zagrożenie bezpieczeństwa dla osób udzielających pierwszych osób.

Ukryte niebezpieczeństwo

Jeśli obciążenia elektryczne są podłączone do portu „obciążenia” falownika, to nawet po odłączeniu głównej siatki, falownik może nadal zasilać urządzenia przez energię akumulatora i energii fotowoltaicznej. To ciągłe dostarczanie mocy tworzy niebezpieczne środowisko dla strażaków, którzy zakładają, że system jest w pełni oddzielony.

Ponadto nierealistyczne jest oczekiwanie, że każdy system jest instalowany w pobliżu głównego wyłącznika, co oznacza, że ​​ręczne wyłączenie może nie być wykonalne podczas awarii pożaru.

Rozwiązanie bezpieczeństwa pożarowego

Niezbędny i zautomatyzowany mechanizm wyłączania jest niezbędny. Celem jest włączenie automatycznego wyłączania falownika wywołanego przez systemy wykrywania pożaru, zamiast polegać wyłącznie na odłączeniu siatki lub interwencji ręcznej.

Kluczowe elementy rozwiązania bezpieczeństwa

Strona PV: Szybkie urządzenia do zamykania (RSD)
Zainstaluj urządzenia szybkiego wyłączania lub optymalizatorów, które obsługują funkcjonalność wyłączania na poziomie modułu PV.

Zapewniają one, że po uruchomieniu moduły fotowoltaiczne przestają generować energię prądu stałego o wysokim napięciu, dzięki czemu obszary dachu są bezpieczniejsze dla operacji przeciwpożarowych.

Strona AC: Integracja alarmu pożarowego

Zintegruj domowy system alarmów przeciwpożarowych z falownikiem.

Alarm pożarowy może wysłać suchy sygnał kontaktowy lub wejście 12 V DC do falownika, aby wymusić natychmiastowe wyłączenie.

Jak działa system

Same falowniki nie są w stanie wykrywać ognia.

Jednak systemy wykrywania pożaru można skonfigurować na rzecz:

Wyślij zamknięcie suchego kontaktu (np. Poprzez wyjście przekaźnika)

Lub podaj sygnał 12V DC do wyznaczonych terminali na falowniku.

Gdy falownik odbiera sygnał wyłączania:

Wyjście prądu przemiennego jest natychmiast zatrzymane.

Zasilanie do podłączonych obciążeń jest odcięte.

System wchodzi do bezpiecznego, wyłączonego stanu, chroniąc strażaków przed przypadkowym szokiem elektrycznym lub błyskiem łukowym.

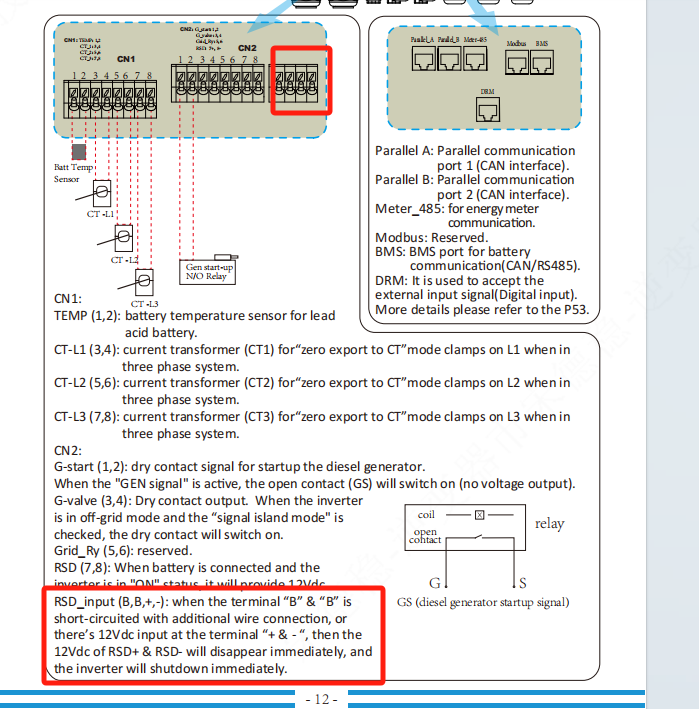

Implementacja odniesienia (na podstawie obrazu)

Zgodnie z odniesieniem obrazu:

Użyj terminali „B” i „B-” (wejście RSD) do wyłączenia.

Jeśli alarm przeciwpożarowy lub inne spodenki „B” i „B” lub zastosuje sygnał 12 V przez „” i „-”, falownik natychmiast się wyłącza.

Ta funkcjonalność zapewnia, że ​​12 V DC z RSD i RSD - znika, potwierdzając dezaktywację systemu.

Kluczowy na wynos

Automatyczne wyłączenie falownika w odpowiedzi na alarmy przeciwpożarowe ma kluczowe znaczenie dla bezpieczeństwa personelu ratunkowego.
Aby zminimalizować ryzyko:

Wdrożyć mechanizmy szybkiego zamykania PV.

Zintegruj systemy alarmów przeciwpożarowych, aby komunikować się z falownikiem.

Upewnij się, że wyłączenie jest wywoływane automatycznie podczas pożarów, odróżniając to od normalnych awarii siatki.

Integrując te zabezpieczenia, tworzymy bezpieczniejsze środowisko zarówno dla właścicieli domów, jak i ratowników.
