Informacje techniczne: Deye CT01 i TX01 - Funkcje, instalacja, podłączenie falownika i rozwiązywanie problemów

Deye SUN-SMART-CT01 (CT01) i SUN-SMART-TX01 (TX01) tworzą inteligentny zestaw pomiarowy i komunikacji bezprzewodowej dla systemów magazynowania energii fotowoltaicznej. Zaprojektowane specjalnie dla falowników hybrydowych Deye, umożliwiają dokładny dwukierunkowy pomiar energii sieciowej, bezprzewodową transmisję danych i optymalizację zużycia własnego, rozwiązując typowe wyzwania, takie jak trudne okablowanie, niedokładne pomiary i opóźnione sterowanie.

Podstawowe funkcje

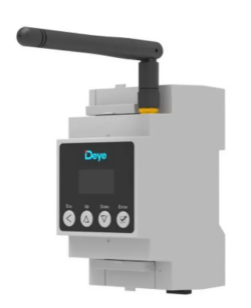

1.1 CT01 – Bezprzewodowy dwukierunkowy inteligentny licznik (rdzeń monitorujący)

Pomiar w czasie rzeczywistym napięcia sieci, prądu, mocy, częstotliwości, energii czynnej/biernej, z dwukierunkowym pomiarem dla importu sieci i eksportu fotowoltaiki.

Wbudowany wyświetlacz LCD do przeglądania danych lokalnych; Możliwość montażu na szynie DIN do tablic rozdzielczych w budynkach mieszkalnych i małych obiektach komercyjnych.

Zintegrowany moduł LoRa do bezprzewodowej transmisji danych, eliminujący okablowanie na duże odległości.

Dostarcza do falownika dokładne dane po stronie sieci, aby wspierać strategie zapobiegania prądowi zwrotnemu, zużyciu własnemu i ładowaniu/rozładowywaniu w czasie użytkowania.

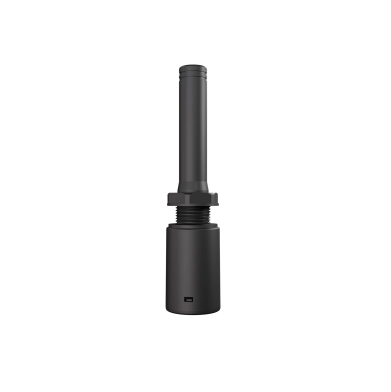

1.2 TX01 – Moduł komunikacyjny LoRa (koncentrator transmisyjny)

Działa jako most bezprzewodowy pomiędzy CT01 a falownikiem, odbiera sygnały LoRa i przekazuje dane pomiarowe.

Konstrukcja typu plug-and-play, podłączana bezpośrednio do portu komunikacyjnego falownika jako alternatywa dla okablowania RS485.

Obsługuje zewnętrzny zasilacz USB-C dla kompatybilności z różnymi modelami falowników Deye.

Instalacja i okablowanie

2.1 Instalacja CT01 (strona rozdzielnicy)

Zamontuj CT01 na szynie DIN wewnątrz tablicy rozdzielczej.
Przeprowadź kable prądowe sieci przez dostarczone przekładniki prądowe (CT).
Podłączyć przewody fazowy i neutralny w celu próbkowania napięcia.
Włącz zasilanie i skonfiguruj przekładnię CT za pomocą lokalnej klawiatury w celu kalibracji.

2.2 Instalacja TX01 (strona falownika)

Zainstaluj TX01 w pobliżu falownika.
Za pomocą kabla RJ45 połącz port miernika TX01 z portem licznika/COM falownika.
W przypadku falowników bez wyjścia zasilania na porcie komunikacyjnym, zasilaj TX01 poprzez zewnętrzny adapter 5 V USB-C.

Pełne połączenie i działanie z falownikiem

3.1 Potwierdzenie połączenia systemowego

CT01 zbiera dane dotyczące energii z sieci → przesyła bezprzewodowo poprzez LoRa do TX01 → TX01 wysyła dane do falownika za pomocą kabla RJ45, tworząc kompletny łańcuch komunikacyjny.

3.2 Konfiguracja parametrów falownika

Uzyskaj dostęp do interfejsu falownika: Ustawienia → Ustawienia zaawansowane → Ustawienia licznika.
Wybierz typ miernika: Deye CT01 (LoRa).
Ustaw tryb komunikacji na Port licznika i włącz pomiar sieci.
Włącz tryb zużycia własnego lub kontrolę zapobiegającą cofaniu w zależności od wymagań systemowych.

3.3 Aktywacja funkcji i monitorowanie danych

Po włączeniu falownik odczytuje w czasie rzeczywistym moc sieci, moc obciążenia i energię dwukierunkową.
Nadmiar mocy fotowoltaicznej ładuje akumulator lub zasila lokalne odbiorniki; w okresach szczytu akumulator rozładowuje się, aby ograniczyć import energii do sieci.
Dane w czasie rzeczywistym można monitorować na ekranie falownika lub w aplikacji Deye Cloud w celu sprawdzenia prawidłowego połączenia.

3.4 Parowanie LoRy

CT01 i TX01 łączą się automatycznie po włączeniu zasilania. Wolno migająca dioda LED LoRa wskazuje pomyślne parowanie. Jeśli parowanie nie powiedzie się, uruchom ponownie oba urządzenia, aby ponowić próbę.

Rozwiązywanie typowych usterek

4.1 Parowanie LoRy Failure / No Data Transmission

Upewnij się, że odległość pomiędzy CT01 i TX01 wynosi 200 m, a przeszkody w postaci grubych ścian lub metalowych szafek są minimalne.
Sprawdź stabilne zasilanie TX01 i normalny stan diody LoRa.
Keep away from strong electromagnetic interference sources such as frequency converters or EV chargers.

4.2 Falownik pokazuje „Miernik niepodłączony”

Sprawdź, czy kabel RJ45 jest prawidłowo podłączony.
Potwierdź poprawność typu licznika i ustawień portu komunikacyjnego w falowniku.
Uruchom ponownie TX01 i falownik, aby ponownie nawiązać komunikację.

4.3 Niedokładny pomiar lub odczyt mocy zwrotnej

Sprawdź, czy przekładnia CT jest zgodna z wartością znamionową transformatora.
Sprawdź kierunek kabla CT; W razie potrzeby odwróć okablowanie lub dostosuj kierunek zasilania w ustawieniach.
Sprawdź ponownie kolejność faz i okablowanie napięciowe.

4.4 Częste rozłączanie danych

Przenieś TX01, aby poprawić siłę sygnału LoRa.
Użyj stabilnego zasilacza 5 V, aby uniknąć przerw w zasilaniu związanych z wahaniami mocy.

Podsumowanie

Zestaw CT01 TX01 jest standardowym wyposażeniem systemów magazynowania energii Deye PV. Dzięki bezprzewodowemu pomiarowi i integracji falowników umożliwia precyzyjne monitorowanie energii i inteligentne planowanie. Dzięki prostej instalacji, minimalnej liczbie okablowania i prawidłowej konfiguracji falownika system znacznie poprawia wskaźnik zużycia własnego i zmniejsza koszty energii elektrycznej w zastosowaniach związanych z magazynowaniem energii fotowoltaicznej w budynkach mieszkalnych i małych komercyjnych.
