Analiza techniczna modeli falowników fotowoltaicznych SUN-6K-SG03LP1-EU i SUN-6K-SG05LP1-EU

Jeśli chcesz kupić powiązane produkty, zapoznaj się z naszym katalogiem falowników lub skontaktuj się z nami bezpośrednio, aby uzyskać więcej opcji.

1. Różnice w wyglądzie i projekcie

Pierwsza zauważalna różnica między obydwoma modelami polega na konstrukcji i mechanizmach chłodzenia.

Stary model (SUN-6K-SG03LP1-EU):

● Przełącznik DC i włącznik/wyłącznik znajdują się w dolnej części urządzenia (patrząc od przodu).

● Układ chłodzenia działa pasywnie, wykorzystując naturalny przepływ powietrza do rozpraszania ciepła. Warto zauważyć, że ta konstrukcja nie jest wyposażona w zewnętrzny wentylator chłodzący, który mógłby mieć wpływ na wydajność w warunkach wysokiej temperatury.

● Zewnętrzna konstrukcja jest czysta, bez widocznych zewnętrznych wentylatorów rozpraszających ciepło, co zapewnia bardziej opływowy i estetyczny wygląd.

Nowy model (SUN-6K-SG05LP1-EU):

● Rozłącznik DC i włącznik/wyłącznik znajdują się teraz po lewej stronie falownika (patrząc od przodu). Ta zmiana prawdopodobnie poprawia dostępność i wygodę użytkownika, szczególnie w ciasnych przestrzeniach instalacyjnych.

● System chłodzenia został zmodernizowany do inteligentnego chłodzenia wymuszonym obiegiem powietrza, wyposażonego w zewnętrzny wentylator zapewniający lepsze zarządzanie ciepłem. System ten zapewnia bardziej wydajne chłodzenie, co ma kluczowe znaczenie dla utrzymania optymalnej wydajności falownika, szczególnie w ciepłym klimacie lub przy dużym obciążeniu.

● Na zewnątrz nowego modelu znajduje się zewnętrzny wentylator, a projekt uwzględnia teraz elementy dotyczące prześwitu wlotowego i wylotowego, co sugeruje skupienie się na zarządzaniu ciepłem.

2. Spójność techniczna

Pod względem specyfikacji technicznych oba modele wykazują wysoki stopień spójności:

● Prąd wejściowy fotowoltaiki: Obydwa modele charakteryzują się stałą wydajnością, bez zauważalnych zmian w obciążalności prądowej.

● Wejścia stringów fotowoltaicznych: Ponownie oba modele zachowują tę samą konfigurację, zapewniając kompatybilność z istniejącymi instalacjami.

● Struktura wewnętrzna: Wewnętrzne elementy obu falowników są prawie takie same, co wskazuje, że chociaż zmieniło się chłodzenie i wygląd, podstawowa funkcjonalność pozostaje nienaruszona.

PCB i rozmiar: Konstrukcja PCB i rozmiar fizyczny pozostają takie same w obu modelach, przy zachowaniu tych samych wymiarów 330 × 580 × 232 mm (bez złączy i wsporników). Dzięki temu instalacja może przebiegać bez konieczności dokonywania zmian w montażu lub ze względów przestrzennych.

3. Wpływ instalatora

Z punktu widzenia instalacji nowy model oferuje kilka zmian, na które warto zwrócić uwagę:

● Waga nowego modelu nieznacznie spadła z 25,0 kg (stary) do 24,9 kg (nowy), co może nieco ułatwić montaż.

● Należy dokładnie rozważyć przepływ powietrza wokół zewnętrznego wentylatora. Aby zachować wydajność chłodzenia, należy koniecznie zapewnić wystarczającą ilość miejsca na cyrkulację powietrza. Dodatkowo instalatorzy muszą ocenić wpływ akustyczny w cichych lokalizacjach, ponieważ wentylator zewnętrzny może generować więcej hałasu w porównaniu z pasywnym systemem chłodzenia w starym modelu.

● Obydwa modele mają te same wymiary fizyczne, co oznacza, że ​​nie są potrzebne żadne regulacje podczas montażu lub umiejscowienia.

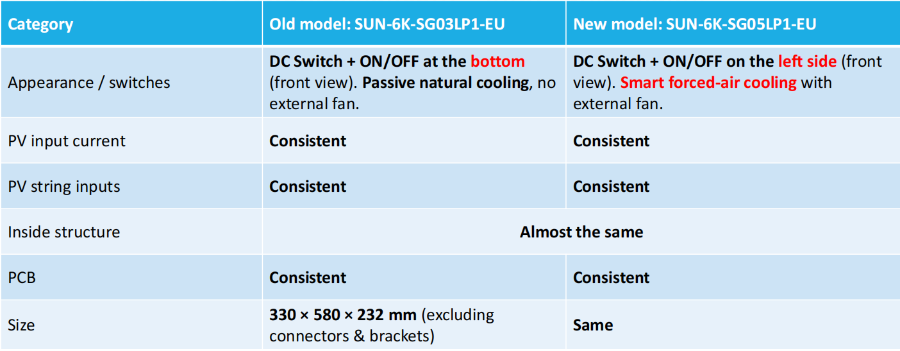

4. Podsumowanie kluczowych różnic

5. Wniosek

Przejście ze starego modelu (SUN-6K-SG03LP1-EU) na nowy model (SUN-6K-SG05LP1-EU) odzwierciedla ulepszenia w zakresie chłodzenia i projektowania interfejsu użytkownika, z dodatkiem chłodzenia wymuszonym obiegiem powietrza i bardziej dostępnym układem przełączników. Zmiany te zwiększają zarówno wydajność, jak i łatwość obsługi falownika. Instalatorzy muszą jednak wziąć pod uwagę potencjalny wpływ hałasu generowanego przez nowy wentylator zewnętrzny i zapewnić odpowiedni odstęp zapewniający efektywny przepływ powietrza. Podstawowe komponenty elektryczne i wymiary pozostają w dużej mierze niezmienione, zapewniając ciągłość i kompatybilność w instalacjach.

Te ulepszenia są przeznaczone dla rynków wymagających wyższej wydajności chłodzenia oraz tych, dla których priorytetem jest łatwość obsługi i lepsza dostępność w projektowaniu falowników.
