Porównanie techniczne modeli hybrydowych falowników Deye: SUN-8K-SG02LP1-EU-AM2 vs SUN-8K-SG05LP1-EU vs SUN-8K-SG05LP1-EU-SM2

W zmieniającym się krajobrazie energii słonecznej konstrukcja falownika odgrywa kluczową rolę w ogólnej wydajności, bezpieczeństwie i użyteczności systemu. W tym artykule przedstawiono szczegółowe porównanie techniczne trzech modeli hybrydowych falowników Deye 8 kW — SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU i SUN-8K-SG05LP1-EU-SM2 — aby pomóc projektantom systemów i instalatorom w wyborze najbardziej odpowiedniej opcji.

Jeśli chcesz kupić powiązane produkty, zapoznaj się z naszym katalogiem falowników lub skontaktuj się z nami bezpośrednio, aby uzyskać więcej opcji modelu.

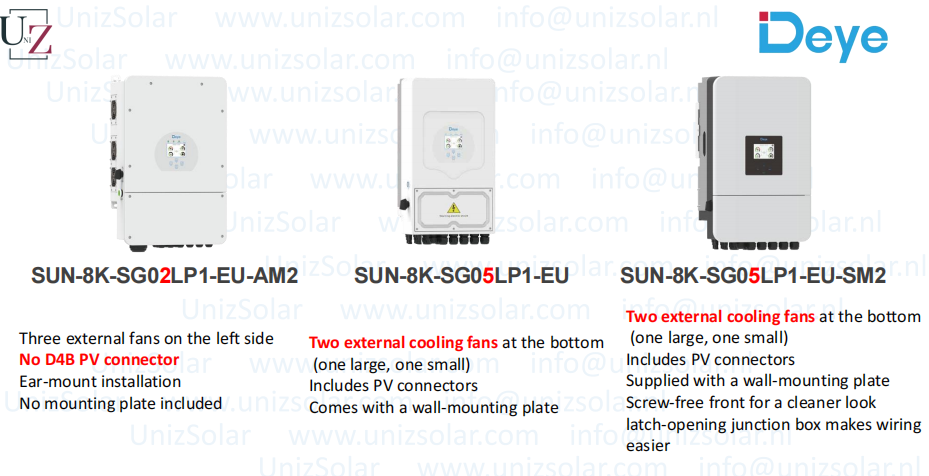

1. Chłodzenie i wygląd
SUN-8K-SG02LP1-EU-AM2 posiada trzy zewnętrzne wentylatory chłodzące po lewej stronie. Obsługuje montaż na uchu i nie obejmuje tylnej płyty montażowej. Warto zauważyć, że nie obejmuje złączy D4B PV.

SUN-8K-SG05LP1-EU wykorzystuje dwa montowane od dołu wentylatory chłodzące (1 duży i 1 mały) i zawiera złącza fotowoltaiczne. Jest dostarczany z płytą do montażu na ścianie.

W SUN-8K-SG05LP1-EU-SM2 zastosowano również konfigurację z dwoma dolnymi wentylatorami. Poprawia estetykę i wygodę montażu dzięki bezśrubowej, otwieranej na zatrzask przedniej pokrywie i dołączonej płycie do montażu na ścianie.

2. Konfiguracja wejścia elektrycznego i fotowoltaiki
Wszystkie trzy modele mają ten sam maksymalny prąd wejściowy PV wynoszący 26,26 A i obsługują wejścia stringów 2/2 2 PV, zapewniając elastyczność w konfiguracji paneli fotowoltaicznych.

3. Struktura wewnętrzna i projekt obwodów
SUN-8K-SG02LP1-EU-AM2 wyróżnia się dwoma portami ICT, szybkozłączami PV i dwoma interfejsami szybkiego wyłączania. Zawiera jeden zasilacz pomocniczy 12 V prądu stałego i zapewnia lepszą izolację i płyty sterowników w porównaniu z platformą SG05. Jednak ponownie wykorzystuje kartę Wi-Fi.

SUN-8K-SG05LP1-EU zawiera jeden port ICT i wykorzystuje złącza D4B (typ MC4). Brakuje portów szybkiego wyłączania i nie posiada wyjścia pomocniczego 12 V.

SUN-8K-SG05LP1-EU-SM2 opiera się na SG05LP1-EU, zachowując jeden port ICT, złącza D4B i dwa porty szybkiego wyłączania. Zawiera wyjście pomocnicze 12 Vdc i sterowanie za pomocą przełącznika DIP na porcie ATS, co zapewnia większą elastyczność konfiguracji.

4. PCB i architektura płytek
SUN-8K-SG02LP1-EU-AM2 oferuje dodatkową izolację i sterowniki w porównaniu do SG05. Moduł Wi-Fi jest ponownie używany, a nie nowo zintegrowany.

SUN-8K-SG05LP1-EU wykorzystuje podstawowy stos PCB SG05 bez dodatkowych ulepszeń.

SUN-8K-SG05LP1-EU-SM2 ma taką samą architekturę rdzenia jak SG05, ale zawiera nowe główne płyty sterujące, wyświetlacz LCD i dodatkowe płytki pomocnicze, ze standardową obsługą kart DRM.

5. Rozmiar i waga
SG02LP1-EU-AM2 jest największym i najcięższym – ma wymiary 420 × 670 × 233 mm i 35,6 kg.

SG05LP1-EU jest bardziej kompaktowy – ma wymiary 330 × 580 × 232 mm i waży 24,9 kg.

SG05LP1-EU-SM2 plasuje się pomiędzy nimi przy wymiarach 366 × 589,5 × 237 mm i wadze 26,8 kg.

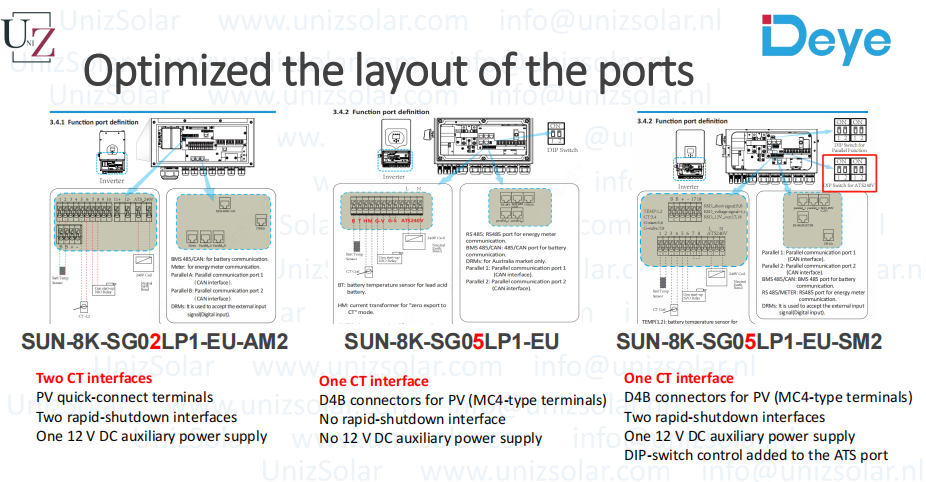

6. Układ portów i projekt interfejsu

Trzy modele wykazują znaczne różnice w układzie portów i obsłudze interfejsu CT:

SG02LP1-EU-AM2 posiada dwa interfejsy przekładników prądowych, szybkozłącza PV i dwa porty szybkiego wyłączania z wyjściem pomocniczym 12 V.

SG05LP1-EU obsługuje jeden interfejs przekładnika prądowego, złącza D4B i brakuje mu zarówno szybkiego wyłączania, jak i zasilania pomocniczego.

SG05LP1-EU-SM2 ulepsza to dzięki jednemu interfejsowi przekładnika prądowego, złączom D4B, dwóm portom szybkiego wyłączania, pomocniczemu zasilaniu 12 V i integracji przełącznika DIP na porcie ATS.

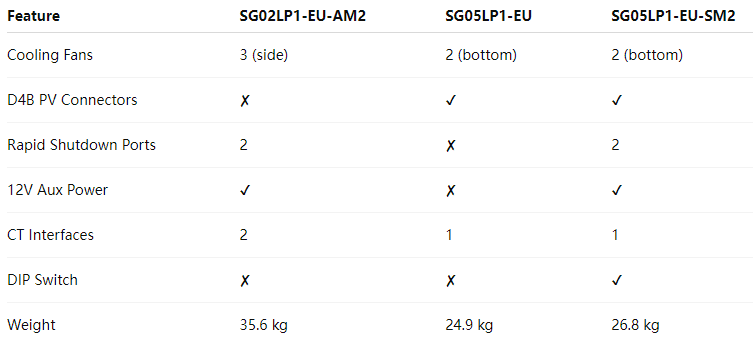

Wniosek

Zalecenie:

SG02LP1-EU-AM2 idealnie nadaje się do zaawansowanej izolacji, pomiarów z podwójnym przekładnikiem prądowym i systemów wymagających wyjścia pomocniczego 12 V i ulepszonej kontroli portów.

SG05LP1-EU to lżejsza, bardziej podstawowa opcja odpowiednia dla instalacji o mniejszych potrzebach dodatkowych.

SG05LP1-EU-SM2 zapewnia równowagę dzięki ulepszonym funkcjom, ulepszonej kontroli i lepszej estetyce, co czyni go najbardziej wyrafinowanym modelem do zastosowań ogólnych.
