Analiza praktyczna falownika Deye F55 (wysokonapięciowe napięcie prądu stałego).

Falownik Deye F55 (DC - Wysokie napięcie - Błąd) Analiza praktyczna - Szybkie rozwiązywanie problemów i usuwanie przepięć prądu stałego na podstawie rzeczywistego przypadku

Przegląd

F55 (DC - Wolt Wysoka Fault) to kod błędu zabezpieczenia wysokiego napięcia po stronie prądu stałego w falownikach hybrydowych Deye. Jest to zwykle spowodowane niezgodnością konfiguracji systemu i warunków pracy, a nie awarią sprzętu. Po uruchomieniu falownik natychmiast odcina wejście PV i zatrzymuje generację PV. W tym artykule omówiono podstawowe przyczyny i logikę wyzwalania F55 za pomocą trzech rzeczywistych zrzutów ekranu wykonanych na miejscu oraz przedstawiono standaryzowaną, gotową do zastosowania w praktyce procedurę, od śledzenia danych po działania naprawcze na miejscu. Wytyczne mają zastosowanie do pełnej gamy singli mieszkaniowych Deye faza i trzecia faza niska hybrydowe falowniki napięciowe i jest przeznaczony dla instalatorów fotowoltaiki oraz personelu obsługi i konserwacji.

1. Zjawisko winy przypadku - Blokowanie anomalii rdzenia na podstawie trzech zrzutów ekranu

W tym przypadku przydomowy system magazynowania energii fotowoltaicznej wielokrotnie wstrzymywał eksport w okresach wysokiego natężenia promieniowania w ciągu dnia. Zdalny monitoring wywołał alarm. Włączone trzy - zrzuty ekranu witryny tworzą kompletny łańcuch dowodów i wyraźnie pokazują sedno problemu:

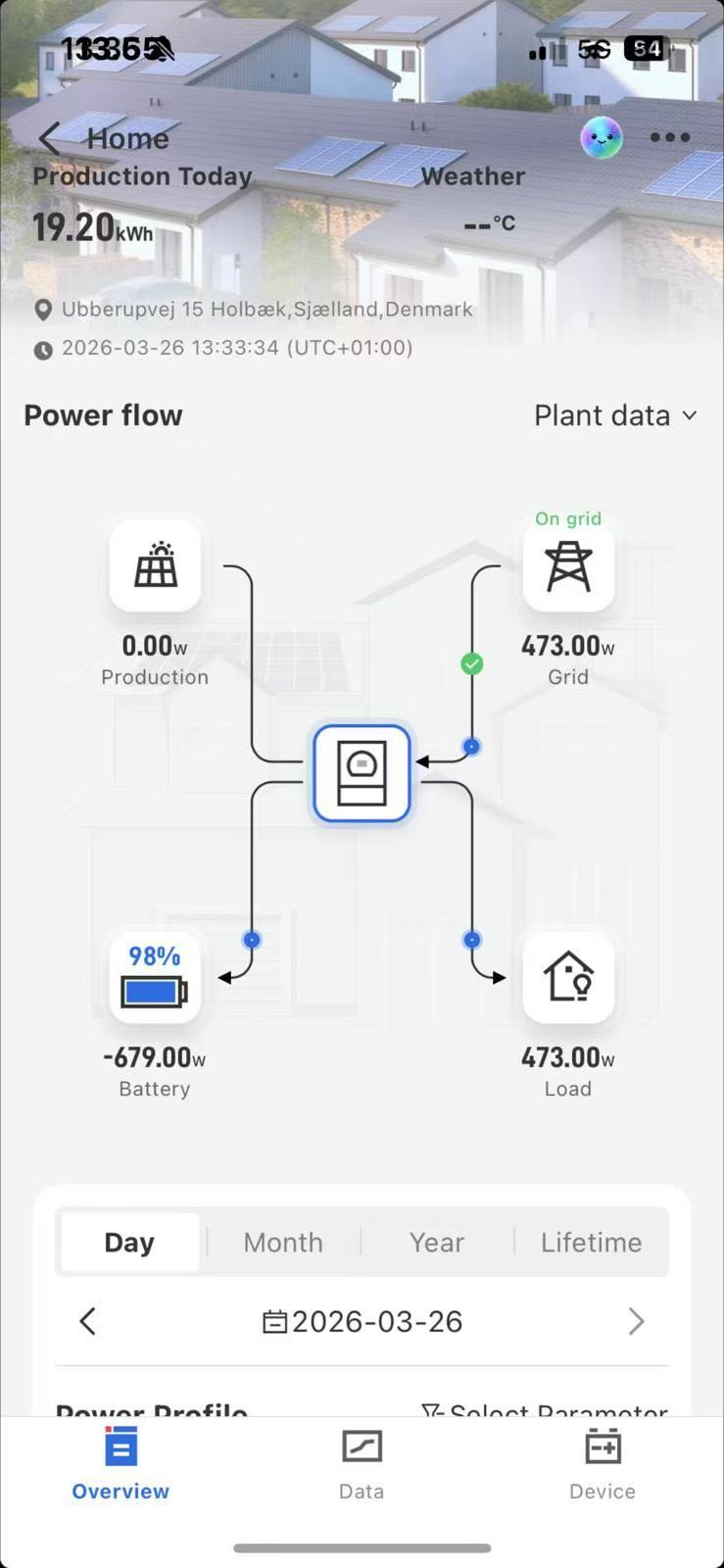

Rysunek 1 - Zrzut ekranu przepływu mocy

Moc generacji PV spada bezpośrednio do 0 W. System zatrzymuje wytwarzanie PV i całkowicie na nim polega

zasilanie sieciowe plus rozładowanie akumulatora w celu obsługi obciążenia. To jest klient - postrzegany symptom „braku pokolenia”.

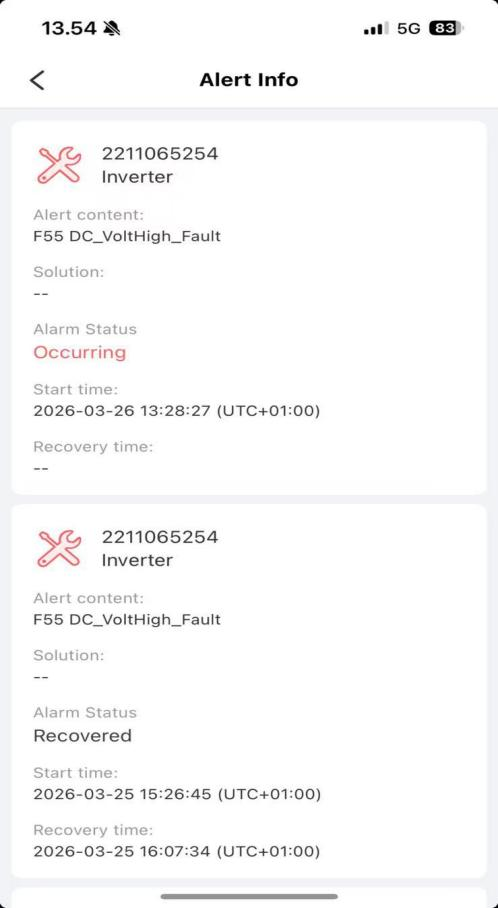

Rysunek 2 - Zrzut ekranu dziennika alarmów F55

Platforma raportuje F55 DC - Wolt Wysoka - Błąd wskazujący przekroczenie szyny DC napięcie. Usterki występują w godzinach szczytu w ciągu dnia - okresy napromieniowania i automatycznie kasowane, gdy natężenie napromienienia spada. Powtarzający się wzór odpowiada typowemu czasowi przepięcia prądu stałego.

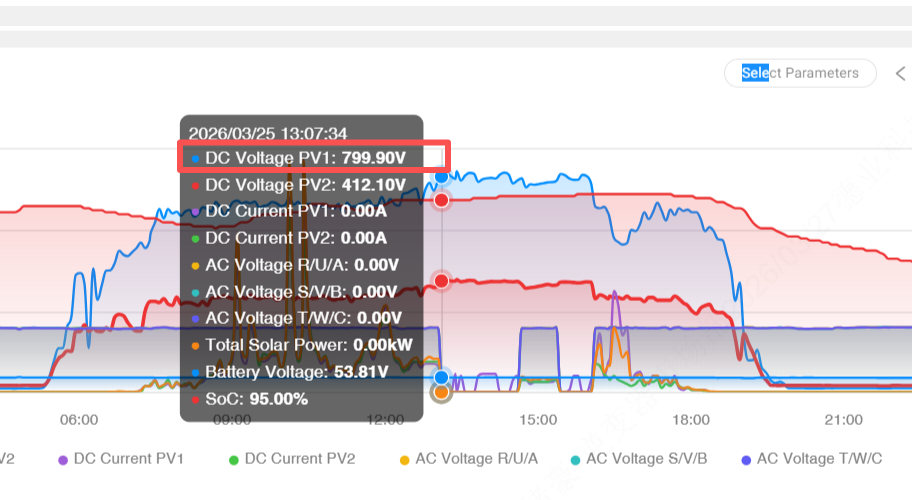

Rysunek 3 - Zrzut ekranu danych operacyjnych

Ten zrzut ekranu jest kluczem do rootowania - identyfikacja przyczyny. Podstawowe anomalie są jasne: skoki napięcia prądu stałego PV1 do 799,90 V, prądy PV1 i PV2 wynoszą 0,00 A, SOC akumulatora wynosi 95% przy napięciu akumulatora 53,81 V, a napięcia po stronie prądu przemiennego wynoszą 0 V, co oznacza, że ​​falownik został odłączony od sieci.

Trzy zrzuty ekranu prowadzą do wniosku, że nadmierne DC - napięcie boczne uruchomiło falownik ' zadziałał ochronny i spowodował wyłączenie generacji. Prawie pełny akumulator dodatkowo pogarszał stan napięcia.

2. F55 Definicja rdzenia błędu i logika wyzwalania przypadku

1. Oficjalna definicja

F55 oznacza zabezpieczenie przeciwprzepięciowe szyny DC. Falownik ' Logika zabezpieczeń zapobiega uszkodzeniu tranzystorów IGBT, kondensatorów łącza DC, BMS akumulatora i innych krytycznych komponentów przez wysokie napięcie prądu stałego. Gdy napięcie DC przekroczy skonfigurowany próg ochrony, falownik wykonuje działania ochronne.

2. Pełna logika wyzwalacza dla tego przypadku

Łącząc trzy zrzuty ekranu z zachowaniem ochrony falownika, łańcuch usterek wygląda następująco i reprezentuje typowy scenariusz F55:

- Główna przyczyna: ciąg PV1 zawiera zbyt wiele modułów połączonych szeregowo, przez co napięcie w obwodzie jałowym znacznie przekracza wartość inwertera ' s Limity wejścia MPPT lub DC. Zrzut ekranu pokazuje 799,90 V, co znacznie przekracza typowe bezpieczne limity.

- Wyzwalanie bezpośrednie: w południe przy silnym nasłonecznieniu napięcie fotowoltaiczne wzrasta jeszcze bardziej i przekracza próg ochronny.

- Współczynnik wzmacniający: SOC akumulatora na poziomie 95% jest prawie pełny, pozostawiając niewielką pojemność do wchłonięcia nadmiaru mocy fotowoltaicznej. Nadmiar energii gromadzi się po stronie prądu stałego i powoduje wzrost napięcia.

- Działanie zabezpieczające: Falownik wyzwala F55, odcina wejście PV, tak że prądy PV spadają do zera, i odłącza się od sieci, tak że napięcie AC wskazuje zero. Moc fotowoltaiczna spada do 0 W i system przestaje eksportować.

- Automatyczne odzyskiwanie: Gdy wieczorem natężenie promieniowania spada, napięcie fotowoltaiczne spada do bezpiecznego zakresu, zabezpieczenie zostaje wyłączone, a falownik powraca do normalnej pracy.

3. Podstawowe przyczyny F55 (większość problemów innych niż sprzętowe)

Na podstawie zrzutów ekranu i statystyk terenowych większość usterek F55 nie jest spowodowana wadami sprzętowymi. Przypadek ten pasuje do dwóch głównych przyczyn, na których powinny skupiać się kontrole na miejscu:

1. Nadmierna konfiguracja stringów fotowoltaicznych (główna przyczyna, ~60%)

Ten przypadek jest typowy: liczba serii stringów PV1 jest zbyt wysoka, przez co napięcie w obwodzie jałowym osiąga 799,90 V, znacznie przekraczając wartość inwertera ' dozwolone wejście. Przy silnym napromieniowaniu nieuchronnie uruchamia się ochrona przeciwprzepięciowa. W niektórych przypadkach występuje również brak równowagi pomiędzy PV1 i PV2 pod względem typu modułu lub liczby ciągów, co powoduje, że jeden ciąg przekracza bezpieczne napięcie.

2. Niewystarczająca absorpcja baterii (wtórna, ~25%)

Wysoka battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Inne powszechne nie - przyczyny sprzętowe

- Nieprawidłowe ustawienia parametrów, takie jak zbyt rygorystyczne limity blokady biegu wstecznego, wyłączone wygładzanie mocy lub nieprawidłowe ustawienia odcięcia ładowania akumulatora, które umożliwiają skoki napięcia.

- Problemy z okablowaniem prądu stałego, takie jak luźne lub utlenione połączenia, które zniekształcają wykrywanie napięcia i powodują fałszywe wykrywanie przepięcia.

4. Znormalizowana procedura rozwiązywania problemów F55 - Najpierw zdalny, potem włączony - Witryna

Postępuj zgodnie z zasadą „najpierw zdalne śledzenie zrzutów ekranu, potem kontrole praktyczne na miejscu; sprawdź obwody przed sprzętem”. Trzy zrzuty ekranu mogą zidentyfikować około 90% problemów i uniknąć niepotrzebnego rozbiórki.

Krok 1 - Zdalne śledzenie zrzutów ekranu (rdzeń, 5 minut na zablokowanie głównej przyczyny)

Pobierz trzy podstawowe zrzuty ekranu z platformy i zweryfikuj cztery punkty:

- Na Rysunku 2 potwierdź F55 oraz to, że wyzwalacze występują podczas wysokiego natężenia promieniowania, wskazując PV - kwestie poboczne.

- Na rysunku 3 sprawdź napięcie i prąd PV. Napięcie znacznie powyżej limitów MPPT lub wejściowych przy zerowym prądzie wskazuje na problemy z konfiguracją łańcucha fotowoltaicznego.

- Na rysunku 3 sprawdź SOC akumulatora. Wysokie SOC powyżej 85% wskazuje na niewystarczającą zdolność absorpcji.

- Na rysunkach 1 i 3 sprawdź stronę prądu przemiennego, aby wykluczyć problemy z siecią jako przyczynę wyłączenia.

Krok 2 - Kontrole na miejscu po stronie fotowoltaicznej (rekultywacja rdzenia)

- Odłącz fotowoltaikę od falownika i zmierz napięcia w obwodzie otwartym PV1/PV2 za pomocą multimetru, aby zweryfikować odczyty zrzutu ekranu.

- Oblicz ponownie liczbę ciągów i upewnij się, że napięcie w obwodzie otwartym mieści się w bezpiecznych granicach w oczekiwanych warunkach temperaturowych.

- Sprawdź zaciski DC instalacji fotowoltaicznej pod kątem luźnych połączeń lub utlenienia oraz sprawdź moduły pod kątem uszkodzeń lub zacienień.

Krok 3 — Battery and parameter optimization (remove amplifying factors)

- Przywróć odcięcie ładowania akumulatora i inne parametry akumulatora do ustawień domyślnych producenta.

- Unikaj ładowania w godzinach szczytowego natężenia promieniowania, takich jak 11:00–15:00, i przenoś ładowanie na okresy poza szczytem, aby zwiększyć zapas absorpcji.

- Odpowiednio złagodź limity zapobiegające odwróceniu/eksportowi w ramach dopuszczeń regulacyjnych i włącz wygładzanie mocy w celu stłumienia skoków napięcia.

Krok 4 — Hardware checks (only if prior steps fail, rare)

- Zaktualizuj oprogramowanie falownika i w razie potrzeby przywróć ustawienia fabryczne i skonfiguruj ponownie parametry.

- Skontaktuj się z pomocą techniczną firmy Deye w sprawie kontroli czujników napięcia prądu stałego, tranzystorów IGBT i BMS akumulatora. Nie demontować falownika bez upoważnienia.

5. Plan naprawczy dostosowany do konkretnego przypadku — praktyczny i trwały

Skoncentruj się na korekcie ciągu fotowoltaicznego i optymalizacji baterii/parametrów. Wszystkie poniższe działania można wykonać w terenie i powinny wyeliminować powtarzanie się.

1. Rekultywacja rdzenia po stronie fotowoltaicznej

- W przypadku odczytu napięcia PV1 wynoszącego 799,90 V należy natychmiast zmniejszyć liczbę serii stringów PV1, tak aby napięcie w obwodzie jałowym spadło w falowniku ' dopuszczalny zakres wejściowy z marginesem bezpieczeństwa. Po ponownej konfiguracji zmierz napięcie w obwodzie otwartym w stanie odłączonym i podłącz ponownie dopiero wtedy, gdy odczyty będą normalne.

- Upewnij się, że PV1 i PV2 wykorzystują identyczne typy modułów, liczbę ciągów i najlepiej te same partie produkcyjne. Utrzymuj minimalne różnice napięć między łańcuchami.

2. Optymalizacja baterii i parametrów

- Ustaw górny limit ładowania akumulatora na poziomie zapewniającym rezerwę na absorpcję fotowoltaiki, na przykład 80–85% SOC.

- Zezwól na ograniczony eksport do sieci, jeśli jest to dozwolone, aby uniknąć akumulacji energii prądu stałego.

- Włącz funkcje wygładzania mocy i ograniczania mocy fotowoltaicznej, aby stłumić nagłe skoki napięcia lub mocy.

3. Prosta rutynowa konserwacja

- Dokręć zaciski DC po stronie PV i akumulatora, usuń utlenianie i zapewnij odpowiednią izolację.

- Co miesiąc pobieraj zrzuty ekranu trzech głównych elementów, aby monitorować napięcie fotowoltaiczne i SOC akumulatora oraz interweniować wcześnie, jeśli pojawią się anomalie.

7. Kluczowe dania na wynos

- F55 to normalne działanie zabezpieczające i niekoniecznie oznacza awarię sprzętu. Większość zdarzeń jest spowodowana konfiguracją łańcucha fotowoltaicznego przekraczającą limity falownika. Wysokie SOC akumulatora i nieprawidłowe ustawienia parametrów są częstymi czynnikami wzmacniającymi.

- Szybka diagnoza opiera się na trzech zrzutach ekranu: przepływie mocy, dzienniku alarmów i danych operacyjnych. Obrazy te umożliwiają w większości przypadków pięciominutowe śledzenie przyczyny źródłowej.

- Priorytety zaradcze: poprawna konfiguracja łańcucha fotowoltaicznego, aby wyeliminować pierwotną przyczynę oraz zoptymalizuj parametry akumulatora i falownika, aby usunąć warunki wzmacniające i zapobiec ponownemu wystąpieniu.

Lista kontrolna, którą można wykonać

- Pobierz i zapisz Rysunek 1, Rysunek 2 i Rysunek 3 dla każdego zdarzenia.

- Odłącz i zmierz PV Voc w terenie.

- Przelicz i dostosuj liczbę ciągów, aby spełnić ograniczenia wejściowe falownika.

- Skoordynuj limity ładowania baterii ze sprzedawcą baterii i włącz wygładzanie mocy.

- Dokumentuj zmiany i monitoruj co miesiąc za pomocą zdalnych zrzutów ekranu.
