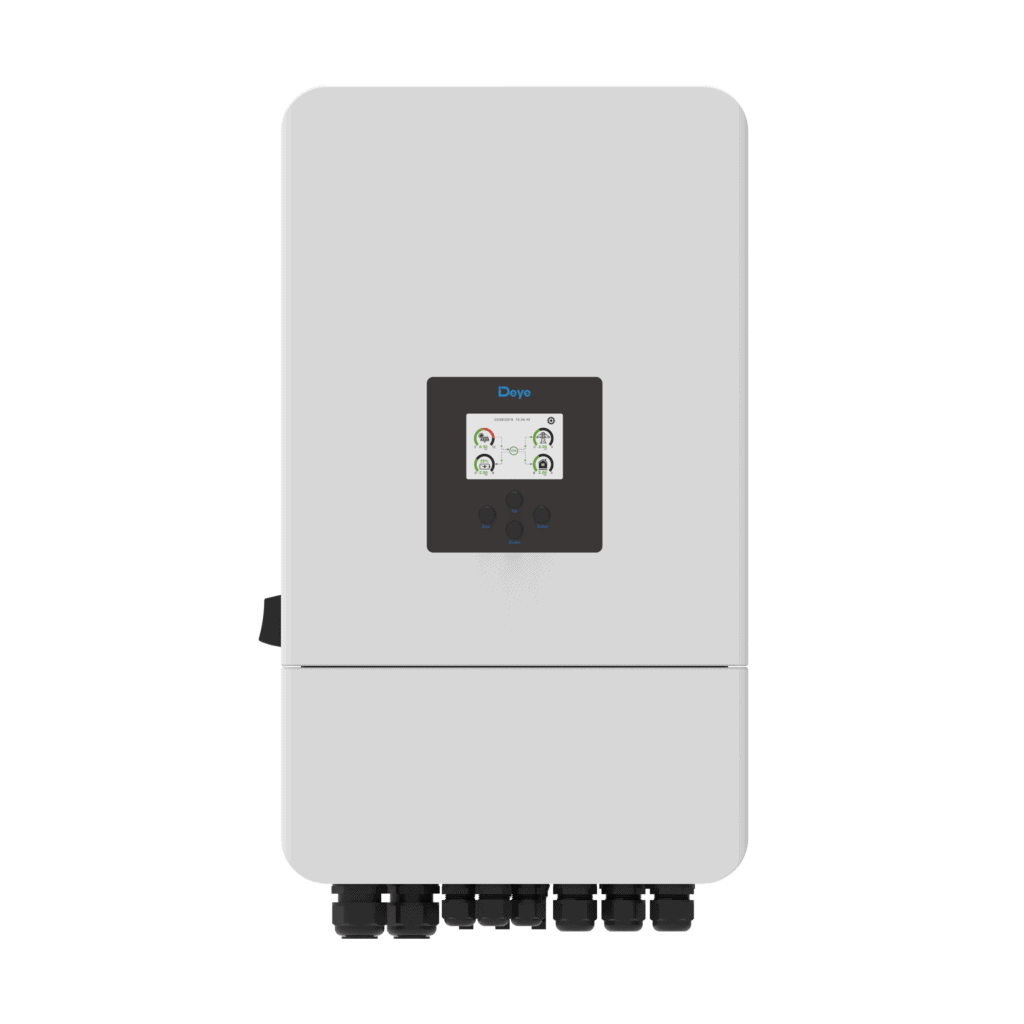

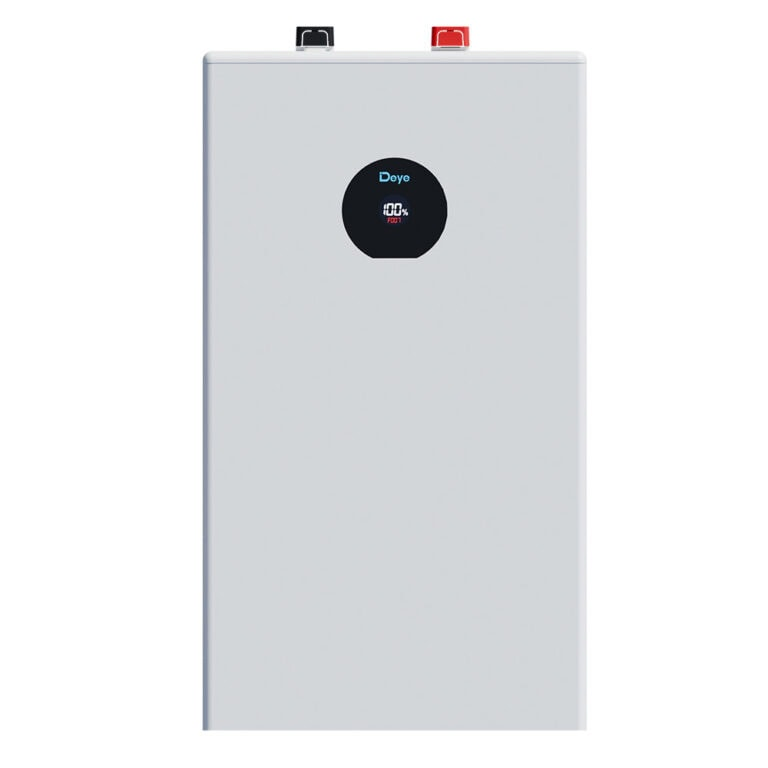

Bateria Deye SE-F16-C i falowrzik SG05LP3: kompatybilność techniczna i przewodnik zastosowań dla trójfazowych systemów magazynowania energii

Połączenie niskonapięciowego akumulatora litowo-żelazowo-fosforanowego Deye SE-F16-C o pojemności 16 kWh i trójfazowego falownika hybrydowego SG05LP3 stanowi klasyczne rozwiązanie dla projektów magazynowania energii fotowoltaicznej średniej i dużej mocy w budynkach mieszkalnych/lekkich komercyjnych o mocy od 3 kW do 12 kW. Obydwa produkty należą do systemu niskiego napięcia 48 V, charakteryzującego się bezproblemową kompatybilnością sprzętową, wysoką synergią oprogramowania i zgodnością z europejskimi przepisami dotyczącymi sieci trójfazowych. Nadają się szczególnie do scenariuszy magazynowania energii fotowoltaicznej o dużej mocy, dużym obciążeniu i skomplikowanych warunkach pracy w wysokiej temperaturze. W tym przewodniku omówiono najważniejsze informacje techniczne i praktyczne wytyczne dotyczące działania tej kombinacji w czterech głównych wymiarach: podstawowa logika kompatybilności, dopasowanie parametrów technicznych, kluczowe punkty instalacji i uruchomienia oraz zalety zastosowania scenariusza.

1. Główna logika kompatybilności: głęboka integracja tego samego niskiego napięcia 48 V Platforma

Zarówno SE-F16-C, jak i SG05LP3 są częścią linii produktów Deye do magazynowania energii niskiego napięcia klasy 48 V, dostosowanej do rynku europejskiego, zapewniającej dogłębną kompatybilność sprzętu i oprogramowania już na poziomie projektu, bez potrzeby stosowania dodatkowych bramek i adapterów. Dzięki temu jest to wysoce niezawodny wybór w przypadku projektów trójfazowych dużej mocy, z następującymi podstawowymi funkcjami zgodności:

Ujednolicony system napięcia: SE-F16-C ma napięcie znamionowe 48 V DC, a SG05LP3 to trójfazowy falownik niskiego napięcia 48 V. Ich zakresy napięć ładowania i rozładowywania są w pełni dopasowane, bez utraty mocy w trybie boost/buck.

Bezpośrednia komunikacja CANBus: Obydwa urządzenia komunikują się bezpośrednio poprzez magistralę CANBus z opóźnieniem komunikacyjnym mniejszym niż 50 ms, umożliwiając synergię logiki ładowania i rozładowywania w czasie rzeczywistym. BMS (system zarządzania baterią) i główny sterownik falownika przesyłają między sobą dane o stanie, uzyskując podwójną ochronę przed przepięciem, przetężeniem i przegrzaniem.

Elastyczne dopasowanie mocy: SG05LP3 obejmuje pełny zakres mocy od 3 kW do 12 kW. Pojedyncza jednostka SE-F16-C 16 kWh jest odpowiednia dla zakresu mocy 3 kW–8 kW, natomiast wiele jednostek SE-F16-C połączonych równolegle (do 4 jednostek, 64 kWh) można połączyć z falownikami SG05LP3 o dużej mocy 10 kW–12 kW, aby spełnić różne wymagania dotyczące obciążenia.

Ujednolicona certyfikacja i zgodność: oba produkty przeszły podstawowe europejskie certyfikaty, takie jak CE i VDE, zgodne z przepisami sieciowymi różnych krajów europejskich i mogą być bezpośrednio stosowane w trójfazowych projektach magazynowania energii fotowoltaicznej w Niemczech, Hiszpanii, Portugalii i innych krajach europejskich.

2. Dopasowanie kluczowych parametrów technicznych: precyzyjna adaptacja bez marnowania zasobów

2.1 Tabela porównawcza parametrów podstawowych

2.2 Zalecana pojemność i dopasowanie mocy

Dokładnie dopasuj moc akumulatora i falownika do obciążenia projektu i zainstalowanej mocy fotowoltaicznej, aby uniknąć utraty wydajności spowodowanej nadmiernym lub niedopasowaniem:

3kW-5kW SG05LP3: W połączeniu z 1 jednostką SE-F16-C (16kWh), zaspokajającą podstawowe zapotrzebowanie na energię elektryczną w wysokości 8-12kWh dziennie, odpowiednie dla małych trójfazowych projektów mieszkaniowych.

6kW-8kW SG05LP3: W połączeniu z 1-2 jednostkami SE-F16-C (16-32kWh), spełniające średnie obciążenie 15-25kWh dziennie, odpowiednie dla dużych rezydencji i małych sklepów.

10 kW–12 kW SG05LP3: W połączeniu z 3–4 jednostkami SE-F16-C (48–64 kWh), spełniające wysokie obciążenie przekraczające 30 kWh dziennie, odpowiednie do lekkich projektów komercyjnych i wspólnych projektów dla wielu rezydencji.

3. Kluczowe punkty techniczne dotyczące instalacji i uruchomienia: Wysoka praktyczność i unikanie pułapek

3.1 Krytyczne wymagania dotyczące instalacji sprzętu

(1) Fizyczna instalacja i układ

Wymagania dotyczące odstępu: Odległość pomiędzy falownikiem a akumulatorem powinna wynosić ≤8 m, aby zmniejszyć straty mocy w linii DC; oba urządzenia należy zainstalować w wentylowanym i suchym miejscu, w odległości ≥30 cm od ściany. SG05LP3 wykorzystuje chłodzenie wentylatorem, więc wlot i wylot powietrza nie mogą być zablokowane.

Instalacja baterii: Pojedyncza jednostka SE-F16-C waży 109 kg i może być instalowana na ścianie, stojąco lub piętrowo. W przypadku projektów o dużej mocy zaleca się montaż podłogi ze wzmocnioną podstawą. Jeżeli wiele jednostek jest połączonych równolegle, należy je dokładnie dopasować i przymocować oryginalnymi złączami, aby zapobiec przewróceniu.

Specyfikacja okablowania: Kabel połączeniowy prądu stałego pomiędzy akumulatorem a falownikiem powinien mieć rdzeń miedziany o przekroju 70 mm² (odpowiadający maksymalnemu prądowi 80 A), chroniony rurą falistą z dobrą wodoodpornością; po stronie trójfazowej prądu przemiennego należy zastosować kable dopasowane do mocy falownika (25 mm² dla mocy 10 kW i większej) oraz należy zainstalować odgromnik (znamionowy prąd wyładowczy ≥20 kA).

(2) Okablowanie i uziemienie

Okablowanie CANBus: Należy używać oryginalnych ekranowanych kabli CAN z prawidłowo podłączonymi biegunami dodatnimi i ujemnymi. Unikaj układania ich w tej samej rurze z kablami prądu przemiennego, aby zapobiec zakłóceniom sygnału.

Wymóg uziemienia: Obudowa akumulatora, obudowa falownika i system muszą mieć wspólną masę z rezystancją uziemienia ≤4 Ω. W przypadku projektów o dużej mocy należy zainstalować niezależną elektrodę uziemiającą, aby uniknąć wypadków związanych z upływem prądu.

Urządzenia zabezpieczające: Wyłącznik obwodu prądu stałego (prąd znamionowy ≥100 A) należy zainstalować po stronie prądu stałego, a wyłącznik trójfazowy po stronie prądu przemiennego, aby zapewnić szybkie odłączenie w przypadku usterek.

3.2 Ustawienia parametrów uruchomienia oprogramowania podstawowego

(1) Parametry ładowania i rozładowywania akumulatora (dostosowane do logiki oprogramowania sprzętowego SG05LP3)

Odcięcie ładowania SOC: Ustaw na 95% (aby uniknąć przeładowania i wydłużyć żywotność akumulatora, precyzyjnie regulowane za pomocą panelu/aplikacji na SG05LP3).

Wartość graniczna rozładowania SOC: Ustaw na 20% (aby zapobiec głębokiemu rozładowaniu; akumulatory litowo-żelazowo-fosforanowe nie mogą rozładowywać się poniżej 15%).

Prąd ładowania fotowoltaiki: Ograniczony do 80 A (odpowiadający maksymalnemu prądowi ładowania SE-F16-C, aby uniknąć ładowania nadprądowego przez falownik).

Ładowanie z sieci/generatora: Ustaw „tryb ceny energii elektrycznej według czasu użytkowania” w celu ładowania w okresach pozaszczytowych i rozładowywania w okresach szczytu. SG05LP3 obsługuje niestandardowe okresy szczytu i poza szczytem, ​​dostosowując się do polityki cenowej energii elektrycznej w różnych krajach europejskich.

(2) Parametry rdzenia falownika (dostosowane do pracy akumulatorowej)

Parametry wyjściowe poza siecią: Napięcie 230 V AC ± 2%, częstotliwość 50 Hz ± 0,1 Hz, skoordynowane z napięciem rozładowania akumulatora, aby zapewnić stabilne zasilanie odbiorników.

Zabezpieczenie przed wyspą: Aktywne zabezpieczenie przed wyspą włączone z czasem detekcji krótszym niż 0,1 s, zgodne z europejską normą EN50549, aby uniknąć pracy wyspowej falownika w przypadku awarii sieci.

Ograniczenie mocy: Ustaw moc ładowania i rozładowywania falownika zgodnie z pojemnością akumulatora. W przypadku pojedynczej jednostki SE-F16-C moc ładowania i rozładowywania falownika powinna być ograniczona do 8 kW, aby zapobiec przeciążeniu akumulatora.

(3) Uruchomienie rdzenia i wspólny test

Test synergii ładowania i rozładowywania: Sprawdź logikę przełączania trzech metod ładowania (PV, sieć, generator) i rozładowywania akumulatora, aby upewnić się, że nie występują zakłócenia ani wahania napięcia.

Test blokady usterek: Symuluj przegrzanie/przepięcie akumulatora, aby sprawdzić, czy falownik natychmiast przestaje ładować i rozładowywać; symulować awarie falownika, aby sprawdzić, czy BMS akumulatora natychmiast odcina wyjście.

Test przełączania poza siecią: Ręcznie odłącz sieć, aby sprawdzić, czy SG05LP3 przełącza się w tryb poza siecią w czasie krótszym niż 10 ms, przy płynnym zasilaniu akumulatorowym i braku przerw w zasilaniu odbiorników.

4. Zalety zastosowania scenariuszowego: Możliwość dostosowania do złożonych warunków pracy o dużej mocy i dużej efektywności kosztowej

Połączenie SG05LP3 (chłodzenie wentylatora w pełnym zakresie mocy) i SE-F16-C (szeroki zakres temperatur i duża wydajność) ma znaczną przewagę nad innymi kombinacjami w złożonych scenariuszach, takich jak duża moc, wysoka temperatura, słaba sieć i duże obciążenie, szczególnie odpowiednie dla Europy Południowej (Hiszpania, Włochy), obszarów wyspiarskich (Wyspy Kanaryjskie, Azory) i innych regionów w Europie:

4.1 Silna zdolność przystosowania się do warunków pracy w wysokich temperaturach

Wszystkie modele SG05LP3 są wyposażone w wentylatory zewnętrzne o zmiennej prędkości, sterowane temperaturą, charakteryzujące się wysoką wydajnością rozpraszania ciepła i brakiem zmniejszania mocy w warunkach wysokiej temperatury; SE-F16-C wykorzystuje chłodzenie cieczą swoich ogniw i może pracować stabilnie w wysokiej temperaturze 55 ℃. Kombinacja może przystosować się do wysokich temperatur panujących latem w południowej Europie.

W porównaniu z falownikami z naturalnym chłodzeniem, ta kombinacja zapewnia bardziej stabilną kontrolę temperatury i brak ryzyka zabezpieczenia przed wyłączeniem podczas ciągłej pracy przy dużej mocy (np. przy pełnym obciążeniu 10-12 kW).

4.2 Wysoka opłacalność projektów trójfazowych dużej mocy

SG05LP3 to dojrzała platforma Deye „ Falowniki trójfazowe niskiego napięcia o mocy 3–12 kW, charakteryzujące się dużym udziałem w rynku, łatwym zakupem części zamiennych, znajomą obsługą dla techników i niskimi kosztami późniejszej konserwacji.

SE-F16-C obsługuje rozbudowę równoległą bez użycia narzędzi; w przypadku projektów o dużej mocy pojemność można zwiększyć, dodając akumulatory bez wymiany falownika, co zmniejsza koszty rozbudowy projektu.

4.3 Możliwość dostosowania do scenariuszy słabej/niestabilnej sieci

SG05LP3 ma szeroki zakres napięcia wejściowego sieci i może pracować stabilnie, gdy napięcie sieciowe waha się o ±15%, co jest odpowiednie dla obszarów wiejskich i wyspiarskich o słabych sieciach w Europie.

Bateria i falownik współpracują, aby wygładzić wahania napięcia sieciowego; w przypadku zbyt niskiego/zbyt wysokiego napięcia sieciowego automatycznie przełącza się na zasilanie akumulatorowe, aby zapewnić stabilną pracę odbiorników.

4.4 Możliwość dostosowania do scenariuszy o małym obciążeniu komercyjnym/ciężkim

Połączenie jednostek SG05LP3 o mocy 10–12 kW i 4 jednostek SE-F16-C (64 kWh) może zaspokoić wysokie zapotrzebowanie na energię elektryczną wynoszące ponad 30 kWh dziennie w małych sklepach i biurach, przy wskaźniku zużycia własnego wynoszącym ponad 90%.

SG05LP3 obsługuje bezproblemowe połączenie generatora; gdy moc fotowoltaiczna jest niewystarczająca, a poziom naładowania akumulatora jest niski, generator można uruchomić automatycznie w celu ładowania, co jest odpowiednie dla scenariuszy komercyjnych bez sieci lub z niestabilnym zasilaniem sieciowym.

5. Porównanie scenariuszy z kombinacją SG06LP3 SE-F16-C

Jako kombinacje Deye „ W systemie niskonapięciowym 48 V podstawowe różnice między SG05LP3 SE-F16-C i SG06LP3 SE-F16-C polegają na pokryciu zasilania i dostosowaniu do scenariusza, a optymalną opcję można wybrać zgodnie z wymaganiami projektu:

6. Podsumowanie podstawowej wartości technicznej

Kombinacja Deye SE-F16-C SG05LP3 to rozwiązanie o wysokiej niezawodności dla europejskich projektów trójfazowego magazynowania energii fotowoltaicznej niskiego napięcia o mocy 3–12 kW, którego podstawowa wartość jest odzwierciedlona w następujących aspektach:

Głęboka kompatybilność tej samej platformy: system niskiego napięcia 48 V, bezpośrednie połączenie CANBus, brak problemów z kompatybilnością, prosta instalacja i uruchomienie. 2 techników może zakończyć instalację i uruchomienie projektów dużej mocy w ciągu 1-2 dni.

Silna zdolność adaptacji do złożonych warunków pracy: Konstrukcja z szerokim zakresem temperatur chłodzenia wentylatorem, z możliwością dostosowania do wysokiej temperatury, słabej sieci, dużego obciążenia i innych scenariuszy, spełniająca wymagania projektowe w różnych regionach Europy.

Wyjątkowa opłacalność i skalowalność: dojrzała platforma charakteryzuje się niskimi kosztami utrzymania; akumulator obsługuje połączenie równoległe bez użycia narzędzi, a projekt można na żądanie rozszerzyć bez konieczności całkowitej wymiany sprzętu.

Zintegrowana zgodność i bezpieczeństwo: oba produkty przeszły podstawowe europejskie certyfikaty, z połączonymi podwójnymi funkcjami zabezpieczającymi i szybkim wyłączaniem w przypadku usterek, aby zapewnić bezpieczeństwo systemu i osób.

Dzięki cechom dojrzałej technologii, elastycznej adaptacji i wysokiej niezawodności, to połączenie stało się głównym wyborem w przypadku projektów magazynowania energii fotowoltaicznej średniej i dużej mocy w budynkach mieszkalnych/lekkich komercyjnych w Europie, szczególnie odpowiednich w scenariuszach o wysokich wymaganiach dotyczących mocy, stabilności i skalowalności.
