Objaśnienie akcesoriów do bezprzewodowego zarządzania energią firmy Deye

Praktyczny przewodnik po CT01, TX01, Inteligentna wtyczka, Inteligentny przełącznik i ładowarce EV – oraz ich dopasowanie do jednego systemu sterowania.

13 marca 2026  |  Zespół techniczny Uniz Solar

Falownik to zazwyczaj część, którą klienci rozpoznają. Akcesoria zaczynają się od zamieszania. Kupujący może zamówić miernik CT, założyć, że komunikacja bezprzewodowa jest wliczona w cenę, a dopiero później odkryć, że wymagana jest jeszcze jedna mała część, zanim system będzie komunikował się przez LoRa. Inni widzą inteligentną wtyczkę, inteligentny przełącznik i ładowarkę EV na tej samej stronie produktu i zastanawiają się, czy są to osobne produkty, opcjonalne dodatki, czy też różne nazwy tego samego pomysłu.

Oferta bezprzewodowego zarządzania energią Deye to w rzeczywistości spójny ekosystem. Logika staje się rozsądna, gdy role zostaną rozdzielone: ​​jedno urządzenie dokonuje pomiarów, drugie transmituje, a inne oddziałują na dane, przełączając obciążenia lub planując ładowanie. W tym artykule opisano, do czego służy każdy produkt, gdzie się znajduje w systemie i jakie kombinacje należy określić łącznie.

Jak ma działać system akcesoriów

Deye opisuje pakiet jako bezprzewodowy system zarządzania energią oparty na komunikacji LoRa. Deklarowanym celem jest maksymalizacja wykorzystania energii słonecznej, minimalizacja rachunków za energię elektryczną, zarządzanie inteligentnymi obciążeniami i ciągła praca lokalna, nawet jeśli internet jest niedostępny. W opisie systemu Deye'a falownik hybrydowy pełni rolę lokalnego centrum sterowania. Smart TX instaluje się na porcie licznika falownika, po czym urządzenia LoRa — miernik CT, wtyczka, przełącznik i ładowarka EV — można sparować w tym samym środowisku sterowania.

W praktyce daje to instalatorom dwie szerokie ścieżki. Jedna z nich to prosta metoda monitorowania: mierz import i eksport, a następnie wykorzystaj dane do śledzenia zerowego eksportu lub zużycia energii. Drugi to sposób sterowania: użyj tych samych danych, aby przełączać obciążenia, ustalać priorytety zużycia energii słonecznej lub zarządzać oknami ładowania w oparciu o czas i stan naładowania akumulatora.

Co właściwie robi każde akcesorium

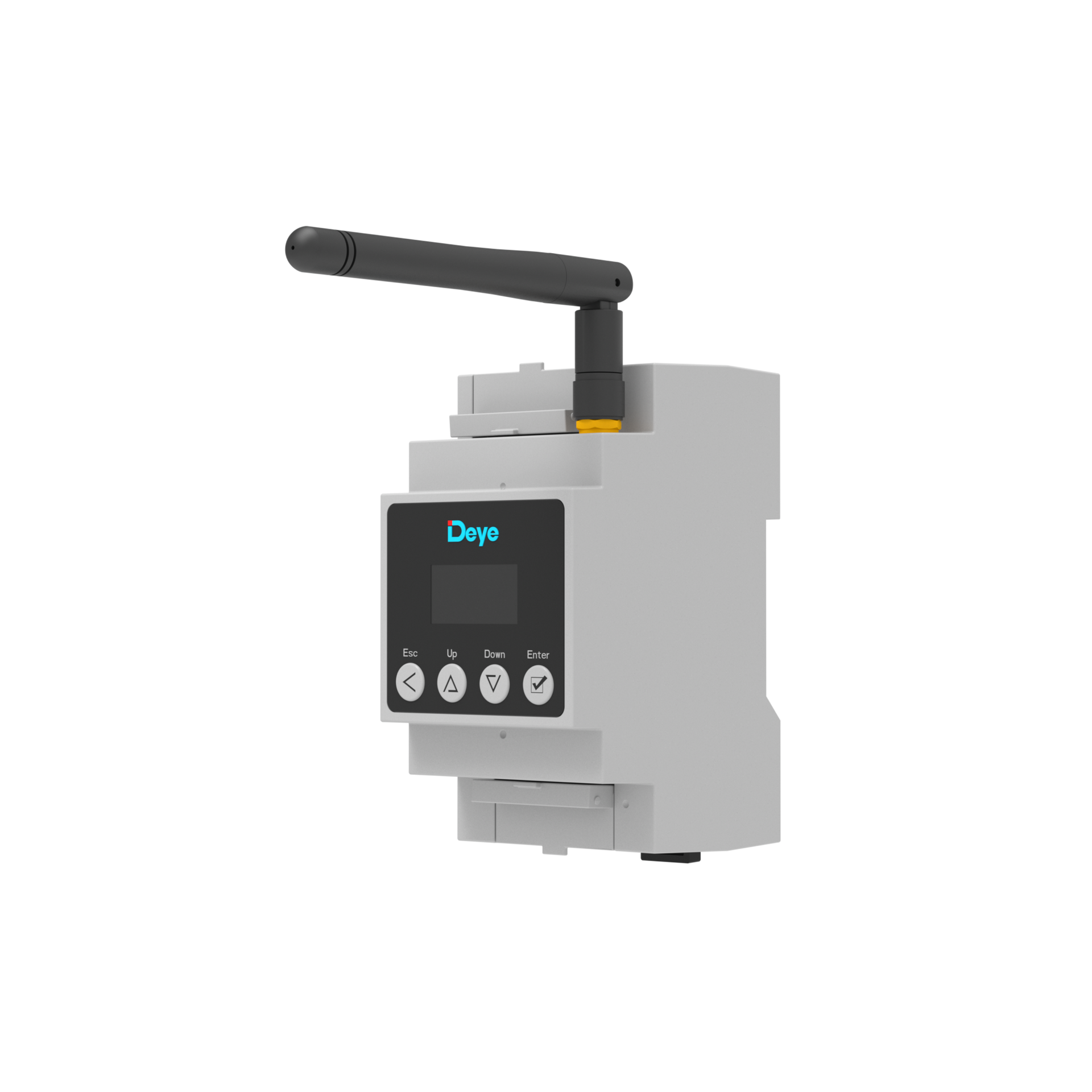

SUN-SMART-CT01: licznik, a nie całe rozwiązanie bezprzewodowe

CT01 to urządzenie pomiarowe znajdujące się w środku pakietu. Zgodnie ze specyfikacją i instrukcją Deye może być stosowany zarówno w instalacjach jednofazowych, jak i trójfazowych, montowany jest na szynie DIN, wyświetla napięcie, prąd, moc czynną i bierną, częstotliwość, współczynnik mocy i energię, obsługuje komunikację LoRa i RS485. Opublikowana odległość komunikacyjna LoRa wynosi około 200 metrów w warunkach bez barier.

To sprawia, że ​​CT01 ma większe możliwości niż podstawowy miernik, ale nie eliminuje to konieczności myślenia o architekturze systemu. Klienci często czytają „LoRa” w arkuszu danych przekładnika prądowego i zakładają, że sam miernik zapewni im pełne bezprzewodowe połączenie z falownikiem. Broszura Deye'a opisuje to rozwiązanie inaczej: falownik hybrydowy pełni rolę centrum sterowania, a Smart TX jest instalowany na porcie licznika falownika w celu parowania z urządzeniami LoRa.

Zatem właściwy przekaz dla klientów jest precyzyjny, a nie absolutny. Jeśli chcą przewodowego rozwiązania pomiarowego, CT01 może również komunikować się przez RS485. Jeśli chcą mieć konfigurację do bezprzewodowego zarządzania energią Deye, CT01 należy zwykle podać razem z TX01, w przeciwnym razie w projekcie będzie brakować mostka bezprzewodowego po stronie falownika.

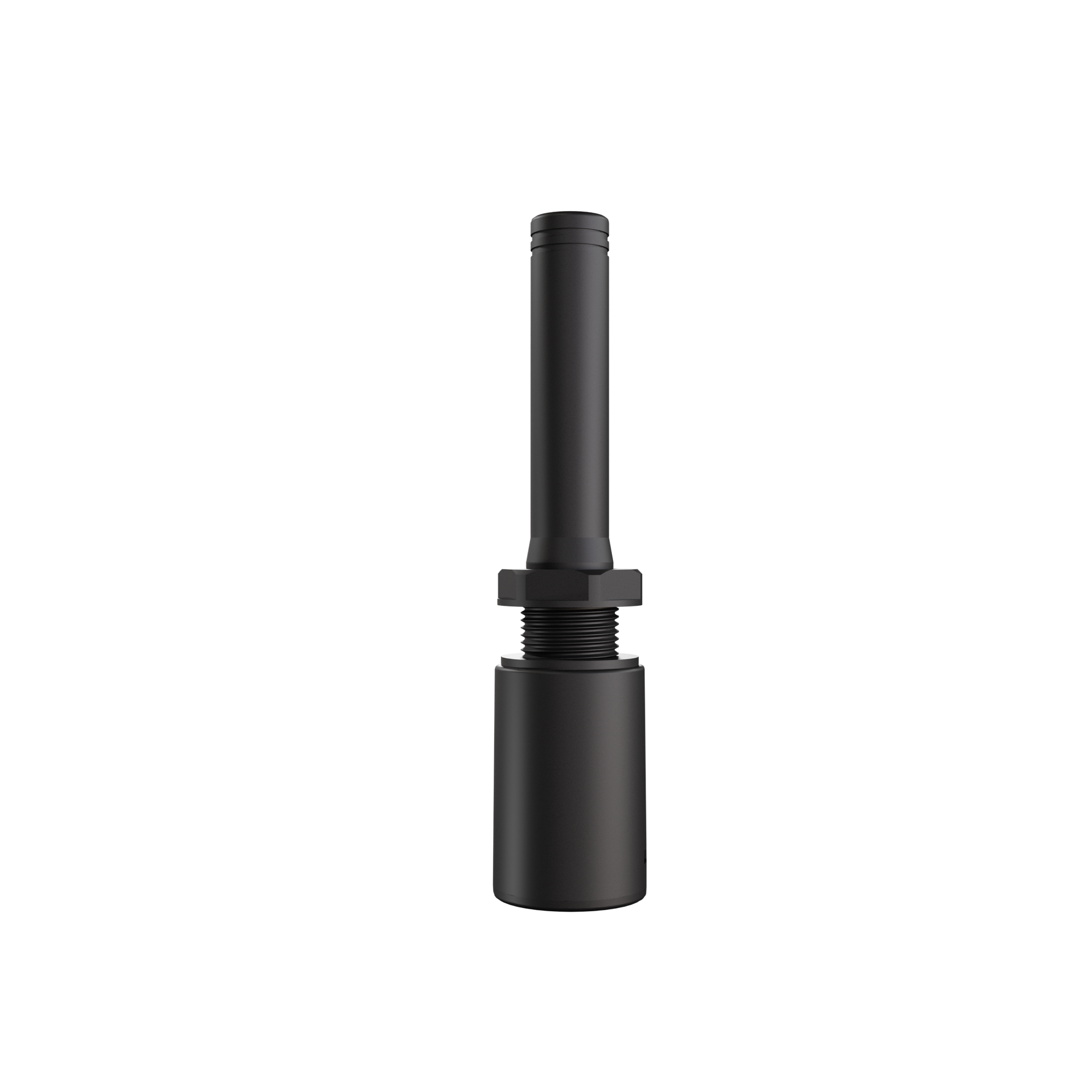

SUN-SMART-TX01: małe akcesorium umożliwiające działanie topologii LoRa

TX01 łatwo przeoczyć, ponieważ jest fizycznie mały i elektrycznie prosty. Jego zadaniem nie jest nic mierzyć ani zmieniać. Jego zadaniem jest utworzenie bezprzewodowego połączenia pomiędzy falownikiem a resztą akcesoriów LoRa firmy Deye. W broszurze podano, że wszystkie falowniki hybrydowe Deye mogą działać jako lokalne centrum sterowania po zainstalowaniu Smart TX na porcie licznika falownika. Stamtąd inne urządzenia LoRa skanują i łączą się z właściwym kanałem komunikacyjnym.

Dla zespołu sprzedaży jest to kluczowa lekcja dotycząca zakupów. Kiedy w cytacie jest napisane „bezprzewodowy CT”, pytanie uzupełniające powinno brzmieć: „Czy jest to zadanie związane z przewodowym miernikiem RS485, czy zadaniem zintegrowanym z LoRa?” Jeśli to drugie, TX01 powinien być w zamówieniu, a nie traktowany jako opcjonalny dodatek.

Inteligentna wtyczka kontra inteligentny przełącznik: ta sama logika, inne zadanie elektryczne

Te dwa produkty są ze sobą powiązane, ale nie są zamienne. Najprostszym sposobem na ich rozróżnienie jest sprawdzenie najpierw metody instalacji i aktualnej wartości znamionowej, a nie funkcji oprogramowania.

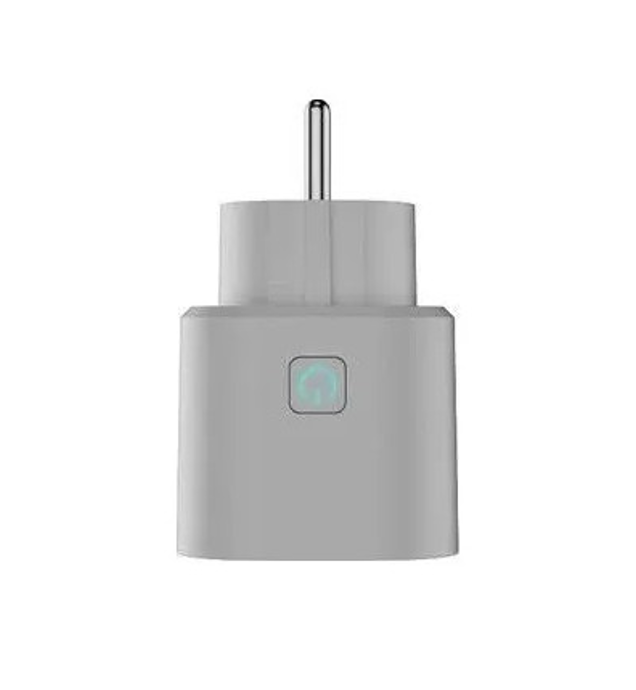

Smart Plug to prostsze urządzenie. Deye ocenia go na 220–250 V i do 16 A, z komunikacją LoRa i wewnętrzną obudową IP20. Instrukcja obsługi mówi, że można go włączać i wyłączać za pomocą własnego przycisku zasilania, wyświetlacza LCD falownika, aplikacji mobilnej lub platformy w chmurze. Obsługuje także tryb czasowy, w którym harmonogram steruje stanem włączenia/wyłączenia, a nie przyciskiem lokalnym. Innymi słowy, jest przeznaczony dla zwykłych obciążeń opartych na gniazdach, które korzystają z elastycznego sterowania bez konieczności zmiany okablowania instalacji.

Inteligentny przełącznik to opcja o większym obciążeniu. Deye wymienia go dla połączeń jednofazowych i trójfazowych, z prądem przemiennym do 25 A na fazę i obudową IP65. W instrukcji opisano ją jako odpowiednią do zewnętrznych obciążeń dużej mocy i zauważono, że kieruje się tą samą logiką sterowania co inteligentna wtyczka: sterowanie lokalne/ręczne, sterowanie aplikacją/chmurą i planowanie oparte na czasie. W tej samej instrukcji znajduje się również informacja, że ​​gdy falownik przejdzie w tryb off-grid, inteligentny przełącznik automatycznie się wyłączy i pozostanie odłączony – jest to przydatny szczegół przy odróżnianiu obciążeń krytycznych od nieistotnych.

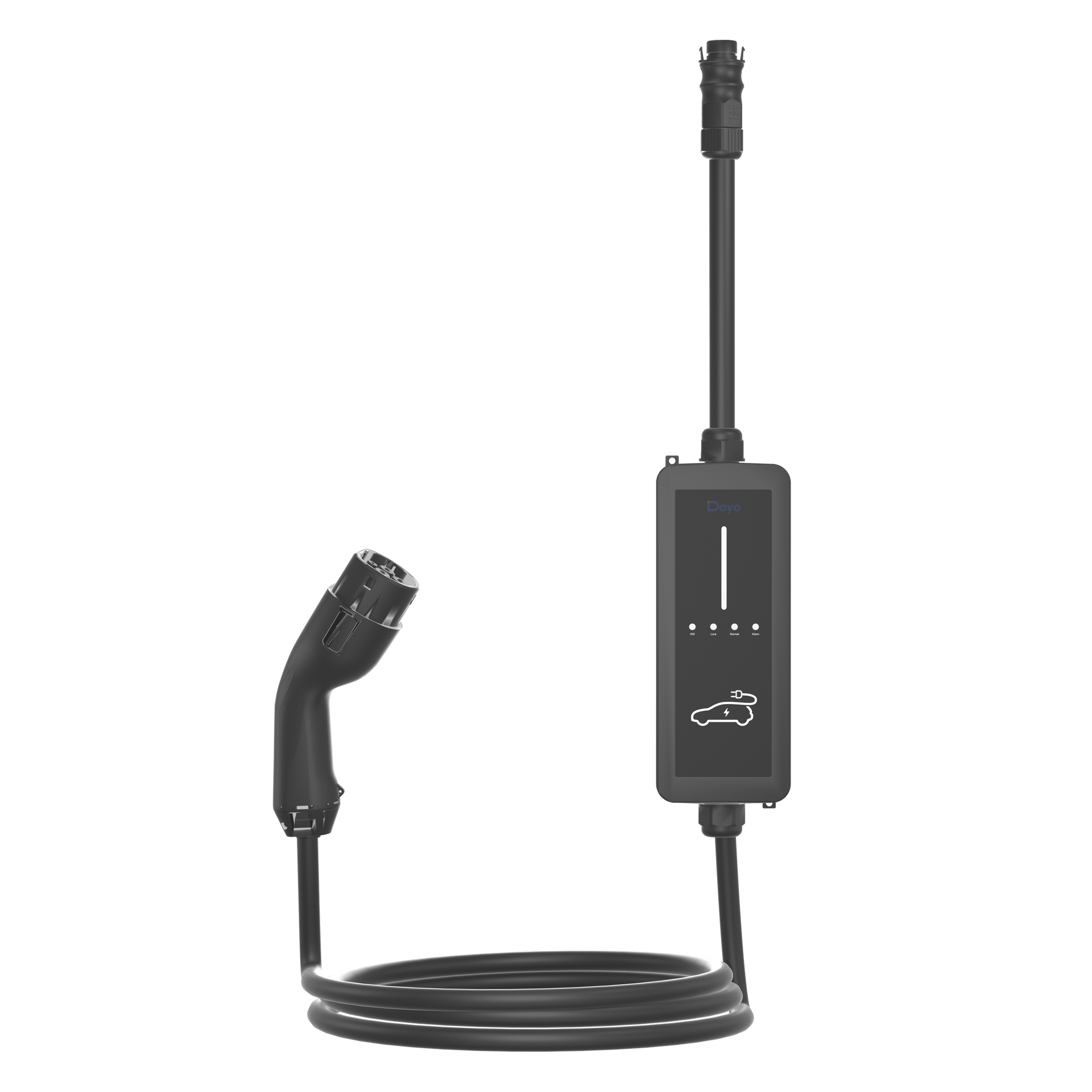

Ładowarka pojazdów elektrycznych: część tej samej historii dotyczącej kontroli, a nie samodzielna uwaga

Ładowarka EV firmy Deye różni się nieco od mniejszych akcesoriów, ponieważ sama w sobie stanowi kompletny produkt do ładowania. Jednak w materiałach Deye’a jest on nadal przedstawiany jako część tego samego ekosystemu. W broszurze dotyczącej bezprzewodowego zarządzania energią podano, że ładowarkę można podłączyć do portu AC falownika i sterować nią za pośrednictwem LoRa. Instrukcja ładowarki EV dodaje widoczność aplikacji i chmury oraz wymienia trzy podejścia do obsługi: podłącz i ładuj, ładuj po zeskanowaniu i ładowanie według harmonogramu.

W ofercie dostępne są dwie wersje: model o mocy 11 kW i model o mocy 22 kW. Deye wymienia stopień ochrony IP66, ochronę przeciwprzepięciową typu II, ochronę przed prądem upływowym DC 6 mA oraz komunikację poprzez LoRa, Wi-Fi i BLE. Dla właściciela domu wyposażonego w system akumulatorowy atrakcyjność jest oczywista. Ładowarka nie musi zachowywać się jak izolowane urządzenie; zamiast tego może stać się częścią szerszej strategii energetycznej gospodarstw domowych, wykorzystując logikę skupiającą się przede wszystkim na energii słonecznej lub okna ładowania o niższych kosztach, jeśli ma to sens ekonomiczny.

Co zacytować razem: praktyczny przewodnik dotyczący zamówień

Kilka kwestii, które warto wyjaśnić klientom

• CT01 to miernik, a nie kompletny zestaw bezprzewodowy. Mierzy dobrze, ale topologia bezprzewodowa Deye nadal wymaga nadajnika po stronie falownika.
• Wykorzystano tutaj LoRa, ponieważ Deye chce małych opóźnień i lokalnego działania. W swojej broszurze firma zestawia to z urządzeniami Wi-Fi, które w większym stopniu zależą od routingu w chmurze.
• Inteligentna wtyczka i inteligentny przełącznik mają podobną logikę sterowania, ale są przeznaczone do różnych zadań elektrycznych. Jeden przeznaczony jest do zwykłych obciążeń gniazdowych; drugi dotyczy obwodów przewodowych i większej mocy.
• Ładowarka EV to nie tylko akcesorium w codziennym znaczeniu. Jest to zarządzane obciążenie, które można włączyć w tę samą strategię energetyczną, co akumulator i reszta domu.

Wniosek

Strona z akcesoriami Deye na pierwszy rzut oka wygląda na zatłoczoną, ponieważ łączy w jednym miejscu produkty pomiarowe, komunikacyjne, przełączające i ładujące. Po rozdzieleniu ról logika staje się prosta. Pomiary CT01. TX01 łączy falownik z siecią LoRa. Inteligentna wtyczka i inteligentny przełącznik działają na obciążenia domowe na różnych poziomach elektrycznych. Ładowarka pojazdów elektrycznych rozszerza tę samą koncepcję sterowania na ładowanie pojazdów.

Dla dystrybutorów i instalatorów najbardziej użyteczna korekta jest jednocześnie najprostsza: nie sprzedawaj CT01 tak, jakby był to cały pakiet bezprzewodowy. Cytuj system, a nie tylko licznik. To jedno wyjaśnienie zapobiegnie wielu nieporozumieniom na miejscu, których można uniknąć.
