Co to jest falownik sieciowy?

Panele słoneczne wytwarzają prąd stały (DC), ale Twój dom, biuro i sieć energetyczna zasilane są prądem przemiennym (AC). Falownik sieciowy wypełnia tę lukę. Przekształca sygnał wyjściowy prądu stałego układu fotowoltaicznego na prąd przemienny zgodny z siecią, synchronizuje tę moc wyjściową z napięciem i częstotliwością sieci oraz zarządza przepływem energii elektrycznej między systemem a siecią.

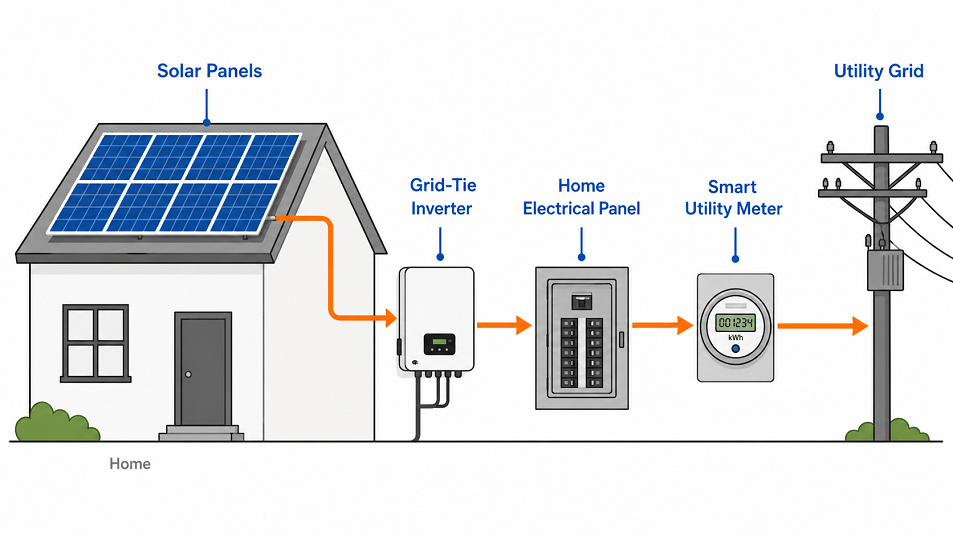

Typowa instalacja fotowoltaiczna on-grid składa się z trzech podstawowych elementów: układu fotowoltaicznego wychwytującego światło słoneczne, falowniki sieciowe do domowych i komercyjnych systemów fotowoltaicznych przetwarzające energię i zarządzające nią, oraz dwukierunkowy inteligentny licznik, który dokładnie rejestruje, ile energii pobierasz z sieci i ile ją eksportujesz. W przeciwieństwie do systemów pozasieciowych, które do niezależnego działania opierają się na bateriach akumulatorów, konfiguracja połączona z siecią wykorzystuje sieć elektroenergetyczną jako bufor – czerpie z niej, gdy moc energii słonecznej spada, i oddaje nadwyżkę energii, gdy produkcja przekracza zapotrzebowanie.

Taka architektura sprawia, że ​​systemy połączone z siecią są najbardziej opłacalnym i szeroko stosowanym rodzajem instalacji fotowoltaicznych, szczególnie na obszarach miejskich i podmiejskich ze stabilnym dostępem do sieci. Aby utrzymać ciągłość zasilania, nie ma potrzeby stosowania kosztownych akumulatorów, a ekonomika ulega dalszej poprawie dzięki programom pomiaru netto, które przyznają użytkownikom energię elektryczną zwracaną do sieci.

Jak działa falownik sieciowy

Wysokowydajne panele fotowoltaiczne wytwarzają energię elektryczną prądu stałego, której napięcie i prąd zmieniają się w sposób ciągły w zależności od natężenia światła słonecznego, temperatury i zacienienia. Pierwszym zadaniem falownika jest przekształcenie tego zmiennego sygnału wejściowego w coś stabilnego i użytecznego. Wewnętrznie stopień wejściowy filtruje surowy prąd stały, mostek falownika wykorzystuje szybkie tranzystory przełączające (zwykle IGBT) do symulacji kształtu fali prądu przemiennego, a filtr wyjściowy wygładza wynik do czystej fali sinusoidalnej zgodnej ze standardami sieci.

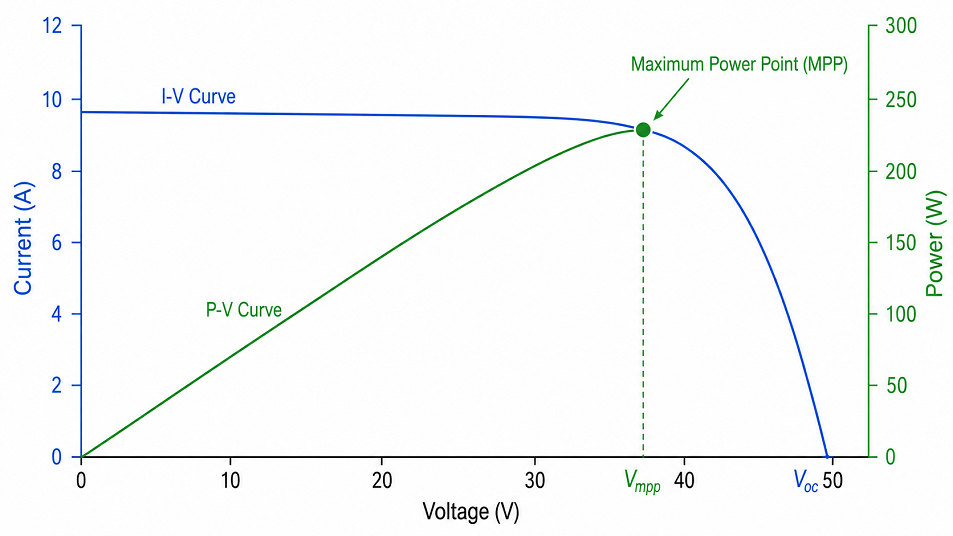

Równolegle z tym procesem konwersji działa śledzenie maksymalnego punktu mocy (MPPT). Panele słoneczne nie działają ze stałą mocą wyjściową — ich krzywa mocy zmienia się w zależności od warunków i zawsze istnieje jedna konkretna kombinacja napięcia i prądu, która zapewnia najwyższą możliwą moc. Algorytmy MPPT w sposób ciągły próbkują układ paneli i dostosowują punkt pracy falownika, aby utrzymać ten szczyt. W praktyce dobrze wdrożony system MPPT może odzyskać kilka punktów procentowych energii, która w przeciwnym razie zostałaby utracona w przypadku nieoptymalnych warunków paneli, szczególnie w systemach z częściowym zacienieniem lub mieszaną orientacją paneli.

Trzecią i najbardziej krytyczną funkcją jest synchronizacja sieci. Zanim falownik wyeksportuje pojedynczy wat, musi dostosować się do napięcia, częstotliwości i fazy sieci. Wszelkie niedopasowania mogą powodować zakłócenia lub, w najgorszym przypadku, uszkodzenie sprzętu. Nowoczesne falowniki osiągają tę blokadę w ciągu kilku sekund od uruchomienia i stale monitorują parametry sieci. Jeśli nastąpi awaria sieci — z powodu awarii, prac konserwacyjnych lub przestoju — falownik wykrywa tę stratę i natychmiast wyłącza moc wyjściową. To zabezpieczenie przed wyspowaniem zapobiega przypadkowemu włączeniu zasilania przez system linii, które według pracowników mediów są pozbawione napięcia, i jest to funkcja obowiązkowa w ramach każdego głównego standardu połączeń wzajemnych z siecią na całym świecie.

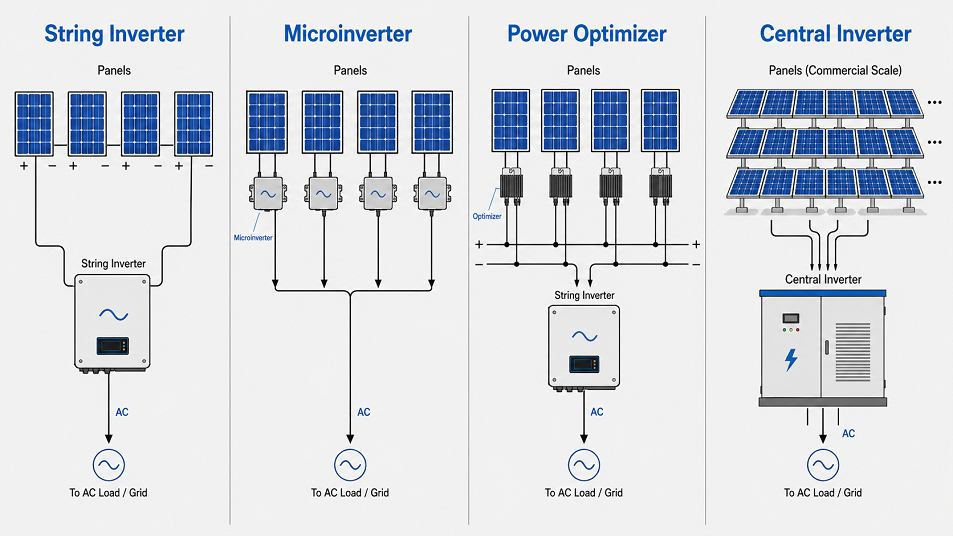

Rodzaje falowników sieciowych

Nie wszystkie falowniki sieciowe mają tę samą architekturę. Właściwa topologia zależy od wielkości systemu, układu dachu, warunków zacienienia i budżetu. Każdy z czterech głównych typów zapewnia inny kompromis między kosztami, wydajnością i elastycznością.

W przypadku większości instalacji domowych w Europie falowniki łańcuchowe pozostają domyślnym wyborem — stanowią dojrzałą technologię, są łatwe w instalacji i mają dobre wsparcie. Mikroinwertery do optymalizacji na poziomie panelu cieszą się coraz większą popularnością w domach z lukarnami, kominami lub dachami wielospadowymi, gdzie nie da się uniknąć zacienienia. Optymalizatory mocy zajmują praktyczny środek: zapewniają wydajność MPPT na poziomie panelu przy niższych kosztach całkowitych niż pełny system mikroinwertera, przy jednoczesnym scentralizowaniu głównego sprzętu do konwersji.

Kluczowe dane techniczne i funkcje do porównania

Arkusze danych falownika mogą być obszerne, ale kilka specyfikacji wpływa na większość decyzji podejmowanych zarówno przez nabywców indywidualnych, jak i komercyjnych.

Wydajność to procent mocy wejściowej prądu stałego pomyślnie przekonwertowany na użyteczną moc wyjściową prądu przemiennego. Większość wysokiej jakości falowników sieciowych osiąga szczytową sprawność od 97% do 98,5%. Bardziej użytecznym punktem odniesienia jest ważona wartość efektywności – albo efektywność europejska (η_EU), albo efektywność CEC stosowana w Kalifornii – ponieważ uwzględniają one rzeczywiste różnice w poziomie wyjściowym, a nie tylko raportują szczyt w najlepszym przypadku. Różnica w wydajności wynosząca 0,5% w systemie o mocy 10 kW przekłada się na wymierny wpływ na roczną wydajność.

Liczba kanałów MPPT ma większe znaczenie, niż wielu kupujących zdaje sobie sprawę. Falownik z pojedynczym MPPT traktuje cały układ jako jedną jednostkę elektryczną, więc zacienienie lub zabrudzenie jednego ciągu ma wpływ na wszystko. Falowniki z dwoma lub większą liczbą niezależnych wejść MPPT umożliwiają oddzielną optymalizację różnych sekcji dachu lub ciągów dachowych o różnej liczbie paneli. W przypadku każdej instalacji z więcej niż jedną powierzchnią dachu zdecydowanie zaleca się stosowanie multi-MPPT.

Stopień ochrony IP i zakres temperatur pracy decydują o tym, czy falownik można zamontować na zewnątrz. Jednostki o stopniu ochrony IP65 są uszczelnione przed kurzem i strumieniami wody i nadają się do montażu na ścianie. Jednostki IP20 lub IP21 muszą być chronione przed żywiołami. W klimacie europejskim, gdzie temperatury mogą wahać się od -20°C zimą do 60°C na ścianie południowej latem, przed podaniem należy sprawdzić zakres roboczy pełnej mocy falownika.

Interfejsy komunikacyjne — Wi-Fi, Ethernet, RS485 lub Modbus — określają sposób integracji falownika z platformami monitorującymi i systemami zarządzania energią w budynku. W przypadku użytkowników domowych zwykle wystarczające jest monitorowanie w chmurze za pośrednictwem aplikacji na smartfona. Operatorom komercyjnym łączność RS485 lub Modbus umożliwia integrację z lokalnymi systemami SCADA i automatyczne powiadamianie o usterkach.

Korzyści finansowe i środowiskowe

Najbardziej bezpośrednią korzyścią finansową związaną z systemem fotowoltaicznym podłączonym do sieci jest zmniejszenie zużycia energii elektrycznej kupowanej od zakładu energetycznego. W ciągu dnia wytwarzanie energii słonecznej kompensuje zużycie w czasie rzeczywistym. Jakakolwiek nadwyżka trafia do sieci, a większość krajów europejskich oferuje jakąś formę rekompensaty za ten eksport – stałą taryfę gwarantowaną, system pomiaru netto lub zachętę do konsumpcji własnej.

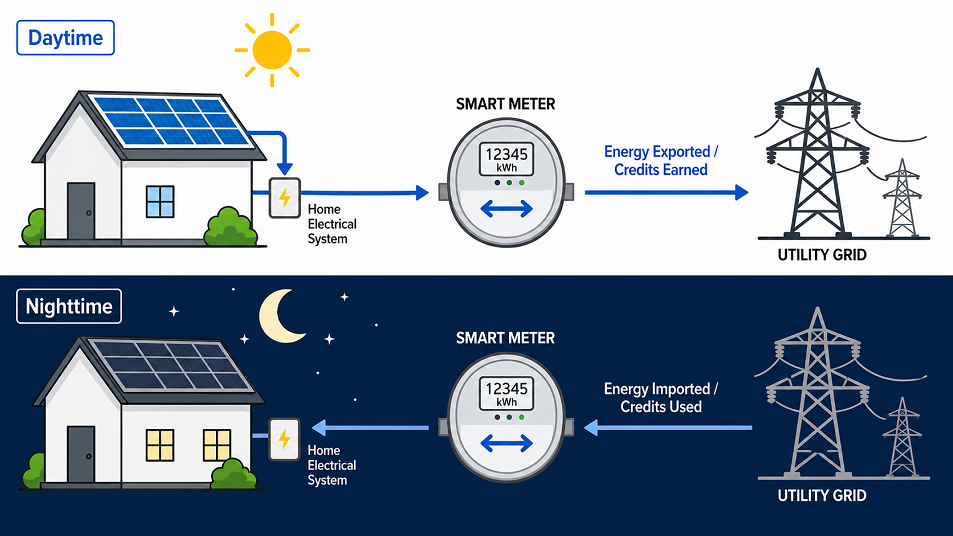

W typowym schemacie pomiaru netto inteligentny licznik rejestruje zarówno energię pobieraną z sieci, jak i energię, którą eksportujesz. W momencie rozliczenia wyeksportowana ilość jest zaliczana do Twojego zużycia, zmniejszając wolumen netto, za który płacisz. Nowoczesne dwukierunkowe inteligentne liczniki obsługują to rozliczenie automatycznie i precyzyjnie – w przeciwieństwie do starszych analogowych liczników z wirującym dyskiem, które zastąpiły. W miesiącach, w których produkcja energii słonecznej jest wysoka, a zapotrzebowanie gospodarstw domowych umiarkowane, możliwe jest zmniejszenie rachunku za energię elektryczną w sieci niemal do zera.

Kwestia ochrony środowiska jest prosta. Każda kilowatogodzina wygenerowana przez podłączony do sieci układ słoneczny wypiera z sieci kilowatogodzinę, która w przeciwnym razie zostałaby wyprodukowana w drodze wytwarzania energii cieplnej – węgla, gazu lub ropy. W ciągu 25 lat życia systemu typowa instalacja przydomowa o mocy 8 kW w Europie Środkowej zrównoważy około 150–200 ton CO₂, w zależności od intensywności emisji dwutlenku węgla w lokalnej sieci. W przypadku przedsiębiorstw mających obowiązki w zakresie raportowania dotyczącego zrównoważonego rozwoju, energia fotowoltaiczna połączona z siecią zapewnia mierzalne i weryfikowalne redukcje emisji w zakresie 2.

Stabilność kosztów energii jest korzyścią drugorzędną, ale coraz bardziej cenioną. W ciągu ostatnich kilku lat stawki za energię elektryczną w Europie charakteryzowały się dużą zmiennością. Instalacja fotowoltaiczna z inwerterem podłączonym do sieci blokuje część dostaw energii przy kosztach krańcowych bliskich zera, zapewniając pewien stopień izolacji przed przyszłymi podwyżkami taryf. Dla użytkowników, którzy chcą jeszcze bardziej rozszerzyć tę ochronę, logicznym kolejnym krokiem jest przejście na falownik hybrydowy z akumulatorem, a wiele dostępnych obecnie na rynku falowników szeregowych zaprojektowano tak, aby można było zamontować dodatkową pamięć masową bez konieczności całkowitej wymiany systemu.

Instalacje mieszkalne a instalacje komercyjne

Falowniki sieciowe obsługują oba rynki, ale wymagania znacznie się różnią po przejściu poza podstawową funkcję konwersji.

Systemy mieszkaniowe w Europie zwykle mają moc od 3 kW do 20 kW i są obsługiwane przez jeden lub niewielką liczbę jednofazowych lub trójfazowych falowników szeregowych. Dobór jest zwykle prosty: dopasuj znamionową moc wyjściową prądu przemiennego falownika do 80–110% mocy szczytowej prądu stałego układu. Nieznaczne niedowymiarowanie — znane jako przewymiarowanie prądu stałego — jest powszechną praktyką, ponieważ panele słoneczne rzadko wytwarzają jednocześnie znamionową moc szczytową, a to poprawia wydajność falownika przy częściowych obciążeniach, które dominują przez większość dnia. Jeśli planowana jest przyszła rozbudowa, wybierz falownik z zapasem na wejściu DC lub zaprojektuj system tak, aby równolegle można było dodać drugą jednostkę. Nasz domowe zestawy fotowoltaiczne do instalacji domowych są wstępnie dopasowane do wydajności falownika, aby uprościć tę decyzję.

Instalacje komercyjne wprowadzają dodatkową złożoność. Systemy o mocy powyżej 100 kW na ogół wymagają trójfazowych falowników centralnych, formalnych umów o przyłączenie do sieci z operatorem sieci dystrybucyjnej (DNO) i zatwierdzenia technicznego ustawień przekaźnika zabezpieczającego. Wymagania dotyczące monitorowania są również bardziej rygorystyczne: kierownicy obiektów zazwyczaj potrzebują pulpitów nawigacyjnych działających w czasie rzeczywistym, automatycznych powiadomień o błędach i historycznych danych dotyczących wydajności na potrzeby raportowania wydajności. Zaawansowane platformy monitorujące mogą integrować dane dotyczące produkcji energii słonecznej z systemami zarządzania energią w budynkach, umożliwiając zautomatyzowane strategie zmiany obciążenia, które zwiększają udział energii słonecznej zużywanej na własne potrzeby i dodatkowo zmniejszają koszty importu sieci.

Obydwa segmenty czerpią korzyści z tych samych podstawowych czynników finansowych – obniżonych rachunków za energię elektryczną, dochodów z eksportu i potencjalnego uprawnienia do zielonych taryf lub certyfikatów zrównoważonego rozwoju – ale harmonogram zwrotu kosztów i odpowiednia architektura falowników różnią się na tyle, że projekty mieszkaniowe i komercyjne powinny być specyfikowane oddzielnie.

Instalacja, konserwacja i rozwiązywanie problemów

Instalacja falownika sieciowego obejmuje połączenia prądu przemiennego pod napięciem oraz formalny proces powiadomienia lub zatwierdzenia u operatora lokalnej sieci dystrybucyjnej. W większości krajów europejskich prace te muszą być wykonywane przez certyfikowanego elektryka lub licencjonowanego instalatora instalacji fotowoltaicznych. Instalacja samodzielnie jest technicznie wykonalna w niektórych jurysdykcjach, ale zazwyczaj powoduje unieważnienie gwarancji producenta, może nie spełniać wymagań ubezpieczyciela, a na niektórych rynkach jest po prostu niedozwolona bez zgody DNO wydanej przez wykwalifikowanego specjalistę.

Codzienna konserwacja jest minimalna w porównaniu z większością sprzętu elektrycznego. W przypadku większości instalacji wystarczająca jest okresowa inspekcja wizualna — sprawdzająca obecność korozji, nietypowe dźwięki wydobywające się z wentylatorów chłodzących i potwierdzająca, że ​​wokół urządzenia zachowane są odstępy wentylacyjne. Jeśli są dostępne, należy stosować aktualizacje oprogramowania sprzętowego wydane przez producenta, ponieważ często dotyczą one aktualizacji zgodności z przepisami sieciowymi i udoskonaleń algorytmu MPPT. Dane z monitorowania to najbardziej niezawodny system wczesnego ostrzegania: utrzymujący się spadek wydajności właściwej (kWh na kWp) w porównaniu z sezonową wartością bazową jest zwykle pierwszą oznaką rozwijającej się usterki, czy to w falowniku, okablowaniu, czy w samych panelach.

Typowe usterki i ich prawdopodobne przyczyny: falownik, który nie uruchamia się rano pomimo nasłonecznienia, zazwyczaj wskazuje odczyt napięcia lub częstotliwości sieci poza oknem akceptacji falownika — przed założeniem usterki sprzętowej sprawdź, czy nie ma to również wpływu na zasilanie sąsiada. Powtarzające się wyłączenia przepięciowe po stronie prądu przemiennego są powszechne na obszarach o dużym nasłonecznieniu w słabej sieci i mogą wymagać dostosowania ustawień mocy biernej falownika lub krzywej odpowiedzi napięciowej w porozumieniu z DNO. Przerwy w komunikacji wpływające na zdalne monitorowanie są zwykle raczej problemem Wi-Fi lub konfiguracją sieci niż usterką sprzętową i można je rozwiązać, sprawdzając ustawienia routera lub przełączając się na przewodowe połączenie Ethernet.

Standardy bezpieczeństwa i zgodność

Falowniki sieciowe działają na styku prywatnych systemów fotowoltaicznych i publicznej sieci elektroenergetycznej, dlatego podlegają jednym z najbardziej rygorystycznie testowanych norm w energoelektronice. Zgodność nie jest opcjonalna — przedsiębiorstwa użyteczności publicznej odrzucą wniosek o przyłączenie do sieci w przypadku każdego falownika, który nie może wykazać zgodności z obowiązującymi normami, a polisy ubezpieczeniowe dotyczące instalacji fotowoltaicznych zazwyczaj również tego wymagają.

Na rynki Ameryki Północnej dwa podstawowe wymagania to UL 1741 i IEEE 1547. UL 1741 to norma bezpieczeństwa produktu obejmująca konstrukcję elektryczną, mechaniczną i termiczną inwerterów, konwerterów i kontrolerów ładowania stosowanych w generacji rozproszonej. Wymaga testowania zabezpieczeń wyspowych, zabezpieczeń nadprądowych i wykrywania zwarć doziemnych. Norma IEEE 1547 określa wymagania dotyczące wzajemnych połączeń i interoperacyjności na poziomie systemu – definiując, w jaki sposób falownik musi reagować na odchylenia napięcia i częstotliwości w sieci oraz określając protokoły komunikacyjne, które umożliwiają operatorom mediów monitorowanie i, w razie potrzeby, ograniczanie zasobów generacji rozproszonej.

Na rynki europejskie równoważne ramy opierają się na normach IEC 62116 i EN 50549. IEC 62116 to międzynarodowa procedura testowa dotycząca środków zapobiegających wyspowaniu w interaktywnych falownikach fotowoltaicznych. Definiuje najgorszy scenariusz testowy — zrównoważone obciążenie rezonansowe zaprojektowane do podtrzymania wyspy — i wymaga, aby falownik wykrył stan i rozłączył się w ciągu dwóch sekund. EN 50549 (Część 1 i 2) obejmuje szersze wymagania dotyczące generatorów podłączonych do publicznych sieci dystrybucyjnych niskiego i średniego napięcia, w tym krzywe odpowiedzi na napięcie i częstotliwość, zdolność do mocy biernej i ustawienia przekaźnika zabezpieczającego interfejs. W szczególności w Niemczech norma VDE-AR-N 4105 ma zastosowanie do połączeń niskiego napięcia i oprócz europejskich wymagań podstawowych dodaje wymagania krajowe. Falowniki sprzedawane w Europie powinny posiadać deklaracje zgodności dotyczące odpowiednich części tych norm, a instalatorzy powinni sprawdzić, czy konkretny model znajduje się na liście sprzętu zatwierdzonego przez DNO przed zatwierdzeniem projektu.

Praktyczny wniosek dla kupujących: zawsze upewnij się, że określony falownik posiada certyfikaty wymagane w Twoim kraju, a nie tylko ogólny znak CE. Znak CE na falowniku fotowoltaicznym potwierdza, że producent zadeklarował zgodność – sam w sobie nie potwierdza, że urządzenie zostało niezależnie przetestowane zgodnie z normą IEC 62116 lub EN 50549. W razie wątpliwości poszukaj raportów z testów stron trzecich z akredytowanych laboratoriów lub skonsultuj się z Dokumentacja standardu testu antyislandingowego IEC 62116 w IEEE Xplore w celu zapoznania się z pełną specyfikacją techniczną.

Często zadawane pytania

Czy falownik sieciowy może pracować podczas przerwy w dostawie prądu?

Nie — nie bez dodatkowego sprzętu. Prawo wymaga, aby standardowy falownik sieciowy wyłączał się po wykryciu utraty zasilania w sieci. To wyłączenie zapobiegające wyspowaniu chroni pracowników mediów przed liniami pod napięciem. Jeśli priorytetem jest zasilanie rezerwowe podczas przerw w dostawie prądu, potrzebny będzie falownik hybrydowy z systemem akumulatorowym lub oddzielny obwód rezerwowy poza siecią. Wiele nowoczesnych falowników stringowych zaprojektowano z myślą o hybrydowej ścieżce modernizacji, dlatego warto wziąć to pod uwagę na etapie projektowania, nawet jeśli nie dodajesz od razu pamięci masowej.

Jak długo działa falownik sieciowy?

Większość producentów udziela gwarancji na falowniki łańcuchowe na okres od 10 do 12 lat, z możliwością przedłużenia gwarancji do 20 lat. Rzeczywisty okres użytkowania często przekracza okres gwarancji — 15 do 20 lat to realistyczne oczekiwanie w przypadku wysokiej jakości urządzenia zainstalowanego w dobrze wentylowanym miejscu. Mikroinwertery zazwyczaj objęte są 25-letnią gwarancją odpowiadającą oczekiwanej żywotności paneli, które obsługują. Głównymi elementami zużywającymi się w falownikach łańcuchowych są kondensatory elektrolityczne i wentylatory chłodzące; wymiana ich po 10–12 latach jest opłacalnym sposobem na przedłużenie żywotności.

Jakiego rozmiaru falownik potrzebuję do systemu mieszkaniowego?

Praktycznym punktem wyjścia jest dopasowanie znamionowej mocy wyjściowej prądu przemiennego falownika do około 80–110% mocy szczytowej prądu stałego układu. Zestaw paneli o mocy 10 kWp zwykle łączy się z falownikiem o mocy 9–10 kW. Nieznaczne niedowymiarowanie falownika (przewymiarowanie prądu stałego) jest powszechne, ponieważ panele rzadko pracują jednocześnie z maksymalną mocą znamionową, co poprawia wydajność w warunkach częściowego obciążenia, które dominują przez większość dnia pracy. Instalator instalacji fotowoltaicznej powinien sprawdzić ten rozmiar w oparciu o konkretną orientację dachu, lokalne dane dotyczące natężenia promieniowania i wszelkie czynniki zacienienia.

Czy falownik sieciowy to to samo, co falownik hybrydowy?

Nie. Falownik sieciowy łączy panel fotowoltaiczny z siecią i nie obejmuje zarządzania baterią. Inwerter hybrydowy posiada interfejs akumulatora ze sprzężeniem prądu stałego, umożliwiający systemowi magazynowanie nadwyżki energii słonecznej do wykorzystania w nocy lub podczas przerw w dostawie prądu. Falowniki hybrydowe są droższe i nieco bardziej skomplikowane w instalacji, ale zapewniają większą niezależność energetyczną i odporność. Jeśli nie masz pewności, który z nich będzie odpowiedni w Twojej sytuacji, dobrym rozwiązaniem będzie rozpoczęcie od systemu podłączonego wyłącznie do sieci i późniejsza jego modernizacja – pod warunkiem, że oryginalny falownik jest zaprojektowany tak, aby pomieścić dodatkowy moduł akumulatorowy.

Na jakie certyfikaty powinienem zwrócić uwagę przy zakupie falownika sieciowego w Europie?

Poszukaj zgodności z normą IEC 62116 (procedura testu zapobiegającego wyspowaniu), EN 50549-1 (wymagania dotyczące połączeń niskonapięciowych) i krajowymi przepisami sieciowymi obowiązującymi w Twoim kraju — VDE-AR-N 4105 w Niemczech, G98/G99 w Wielkiej Brytanii lub równoważne. Raporty z testów stron trzecich, przeprowadzone przez akredytowane laboratorium, dają większą pewność niż deklaracja producenta. Twój DNO może również prowadzić listę zatwierdzonego sprzętu; sprawdzenie tego przed sfinalizowaniem specyfikacji produktu pozwala uniknąć opóźnień na etapie zatwierdzania przyłączenia do sieci.

Jak monitorować wydajność mojego falownika sieciowego?

Większość nowoczesnych falowników ma wbudowany monitoring poprzez Wi-Fi lub Ethernet, a dane są dostępne za pośrednictwem aplikacji producenta lub portalu internetowego. Kluczowymi wskaźnikami do śledzenia są dzienny i miesięczny uzysk energii (kWh), szczytowa moc wyjściowa i wydajność właściwa (kWh na kWp zainstalowanej) w porównaniu z lokalnymi danymi dotyczącymi natężenia promieniowania. Trwały spadek określonego plonu – a nie produkcji bezwzględnej, która naturalnie zmienia się w zależności od pory roku – jest najbardziej wiarygodnym wskaźnikiem problemu systemowego. W przypadku instalacji komercyjnych łączność RS485 lub Modbus umożliwia integrację z platformami zarządzania energią innych firm w celu uzyskania bardziej zaawansowanych analiz i automatycznego raportowania.
