Utrzymywanie ogniw poniżej 35°C: ścieżka MS-GS215-2H3 do 6000 cykli i 70% EOL

Content

1 Liczba, która nie pojawia się w porównaniu z arkuszem specyfikacji
2 Dwukierunkowa pętla sterowania, a nie tylko chłodzenie
3 Cyrkulacja przepływu powietrza: dostarczanie powietrza o stałej temperaturze do każdego opakowania, a nie tylko do pomieszczenia
4 Izolacja jako pasywna ochrona
5 Pomieszczenie PCS posiada własną pętlę chłodniczą
6 Co faktycznie kupuje kontrola 35°C: 6000 cykli i 70% EOL
7 Koperta robocza: -20°C do 50°C, IP54, C5
8 Co to oznacza dla całkowitego kosztu posiadania

Liczba, która nie pojawia się w porównaniu z arkuszem specyfikacji

Większość szaf bateryjnych C&I jest porównywana pod względem kWh, kW i ceny za cykl. Rzadko analizowanym jest pętla kontroli temperatury, która określa, czy reklamowana liczba cykli jest realistyczna czy optymistyczna. Ogniwo utrzymywane w temperaturze 35°C ulega degradacji według znacznie innej krzywej niż ogniwo, które regularnie osiąga gwałtowne wzrosty do 45°C lub 50°C – a różnica ta składa się w ciągu tysięcy cykli w lata żywotności użytkowej zasobu.

MS-GS215-2H3 firmy Deye wiąże swoje ≥6000 cykli, 70% końca życia znamionową pojemność bezpośrednio do systemu zarządzania temperaturą zbudowanego wokół jednego celu: utrzymywać temperaturę każdego ogniwa poniżej 35°C, niezależnie od warunków otoczenia lub obciążenia podczas ładowania/rozładowywania. W tym artykule opisano, w jaki sposób cel jest faktycznie trzymany.

Dwukierunkowa pętla sterowania, a nie tylko chłodzenie

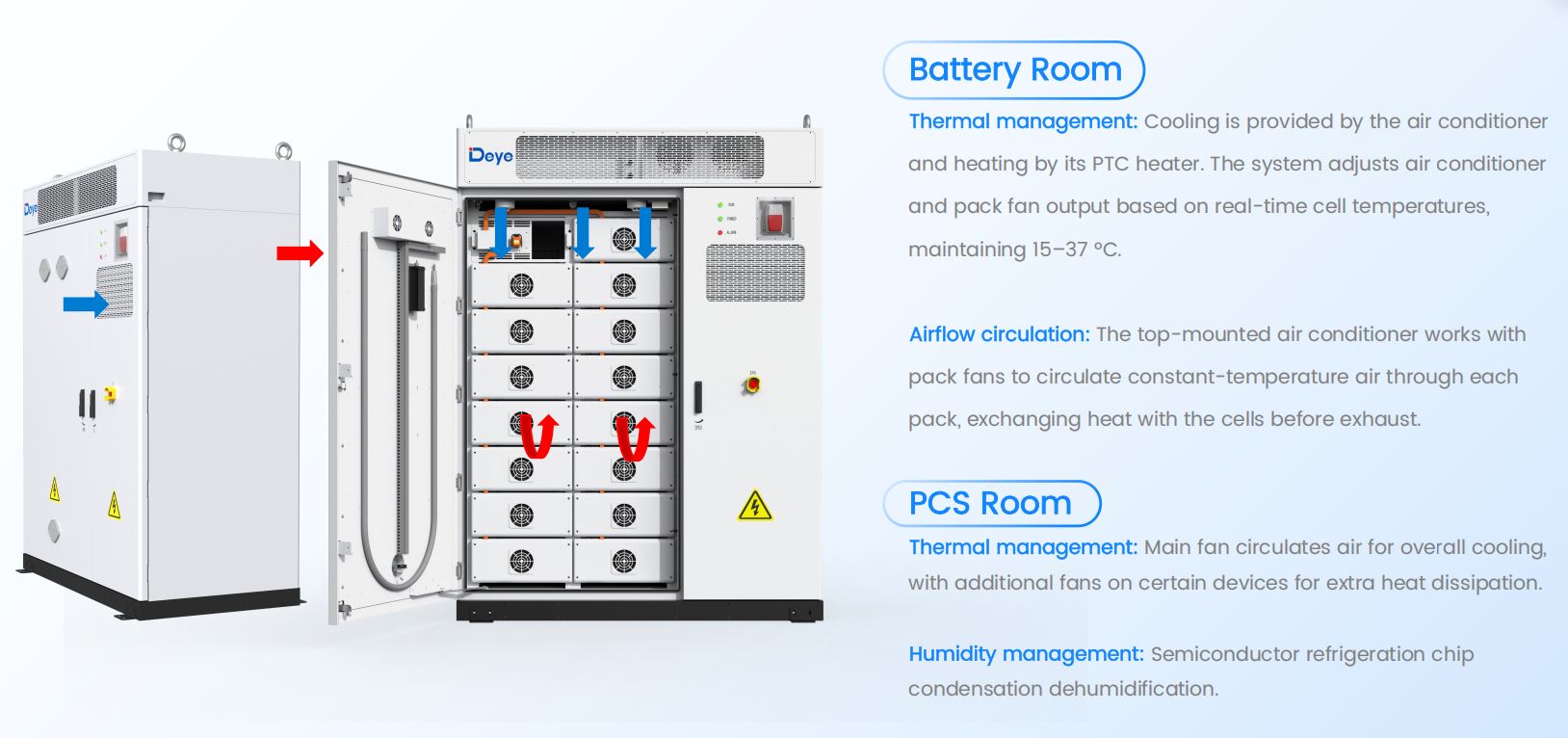

Pomieszczenie akumulatorów nie opiera się na pojedynczym urządzeniu chłodzącym reagującym na pojedynczy czujnik. Chłodzenie pochodzi z klimatyzatora; ogrzewanie pochodzi z grzejnika PTC wbudowanego w tę samą pętlę. Obydwa są regulowane w sposób ciągły w oparciu o odczyty temperatury ogniwa w czasie rzeczywistym, wraz z mocą wentylatora pakietu, utrzymując komorę w roboczym paśmie 15–37°C .

Uruchamianie ogrzewania i chłodzenia w tej samej pętli sterowania ma znaczenie w klimatach, w których występują duże wahania dzienne i nocne lub ekstrema sezonowe. Szafka, która tylko chłodzi, sprawi, że ogniwa będą chłodzone w zimowe poranki, co pogarsza akceptację ładunku i zwiększa ryzyko pokrycia litem w niskich temperaturach, tak samo jak ciepło przyspiesza degradację po drugiej stronie.

Cyrkulacja przepływu powietrza: dostarczanie powietrza o stałej temperaturze do każdego opakowania, a nie tylko do pomieszczenia

Utrzymywanie średniej temperatury na poziomie pomieszczenia to nie to samo, co utrzymywanie tej temperatury w każdej komórce — w komorze może znajdować się średnio 30°C, podczas gdy paczki z tyłu są cieplejsze niż paczki w pobliżu klimatyzatora. Projekt Deye'a kieruje powietrze aktywnie, a nie pasywnie: klimatyzator montowany od góry współpracuje z indywidualnymi wentylatorami pakietowymi , przepychając powietrze o stałej temperaturze przez każdy pakiet, tak aby wymieniał ciepło z ogniwami bezpośrednio przed wyczerpaniem.

Punkty monitorowania temperatury na stosie opakowań
Strefa	Monitorowany zasięg
Niższe paczki	Komórki nr 1–8 (T1–T9)
Górne opakowania	Komórki nr 9–16 (T10–T16)
Strefy wentylacyjne	T11, T12, T13

Cyrkulacja opakowanie po opakowaniu sprawia, że delta temperatury między komórkami – a nie tylko średnia pokojowa – jest kontrolowaną zmienną. Szafa, która mierzy tylko temperaturę otoczenia, nie jest w stanie wychwycić na czas ani jednego pakietu przegrzewającego się; taki, który monitoruje szesnaście odrębnych stref, może.

Izolacja jako pasywna ochrona

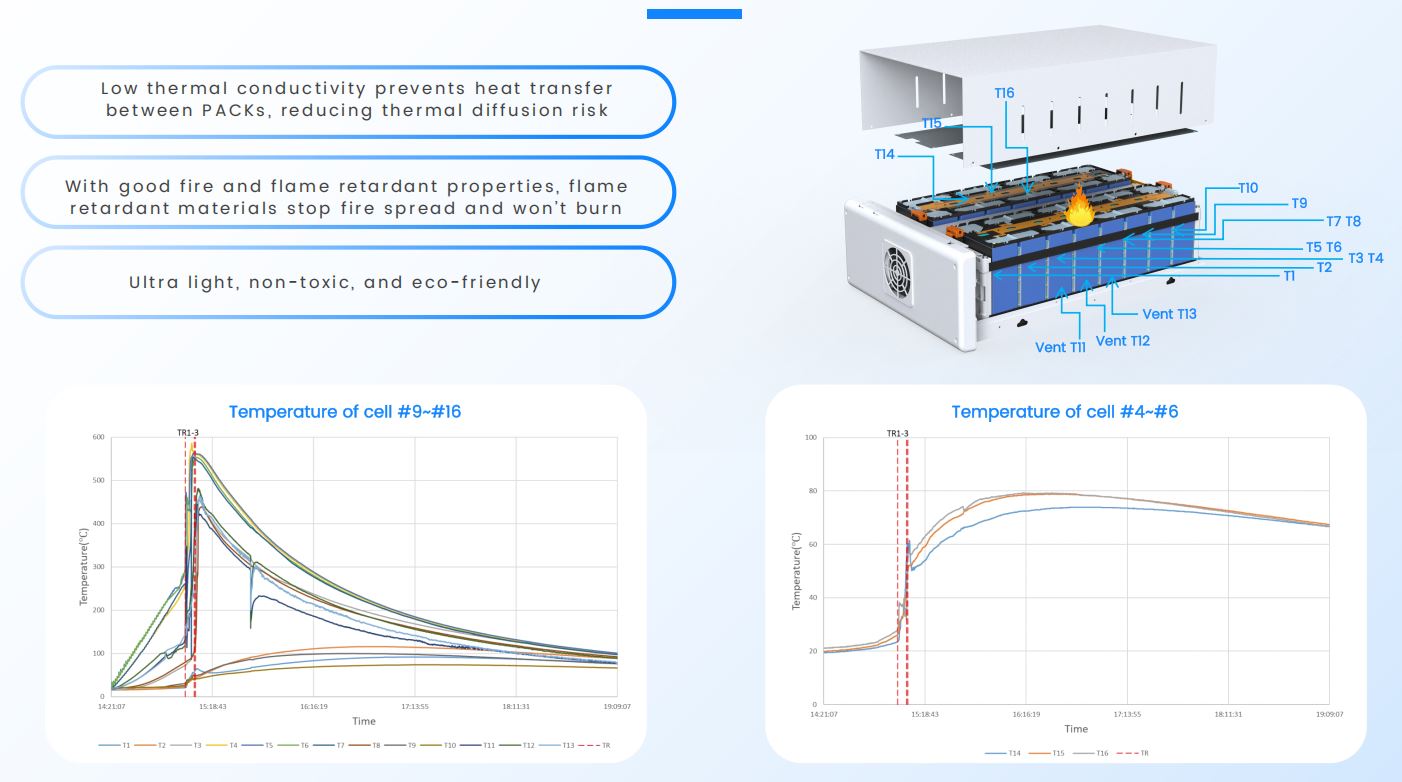

Aktywny przepływ powietrza radzi sobie w normalnych warunkach pracy, ale warstwa izolacyjna na poziomie opakowania ogranicza drogę ciepła, jeśli jedno opakowanie się nagrzeje. Materiał pomiędzy paczkami charakteryzuje się niską przewodnością cieplną, w szczególności w celu spowolnienia przenoszenia ciepła do sąsiednich wiązek, zmniejszając ryzyko dyfuzji ciepła przez stos. Jest także ognioodporny, lekki i nietoksyczny – właściwości, które mają znaczenie zarówno w przypadku aktywnego zdarzenia termicznego, jak i podczas rutynowej, codziennej pracy.

Jest to ta sama warstwa izolacyjna, która pełni funkcję zabezpieczenia przeciwpożarowego w konstrukcji szafy — zarządzanie temperaturą i bezpieczeństwo przeciwpożarowe nie są tutaj oddzielnymi systemami, mają tę samą barierę fizyczną, wykonując dwa zadania jednocześnie.

Pomieszczenie PCS posiada własną pętlę chłodniczą

Energoelektronika generuje własne obciążenie cieplne niezależnie od akumulatora, dlatego przedział PCS jest zarządzany oddzielnie od pomieszczenia akumulatorów. Główny wentylator odpowiada za ogólną cyrkulację powietrza, a dodatkowe wentylatory zamontowane są na specjalnych elementach charakteryzujących się wysokim poziomem rozpraszania, zapewniając ukierunkowane chłodzenie. Wilgotność jest kontrolowana za pomocą półprzewodnikowego układu chłodniczego, który skrapla i usuwa wilgoć z powietrza w komorze.

Oddzielenie dwóch stref termicznych pozwala uniknąć typowego skrótu projektowego: współdzielenie jednej pętli chłodzącej między akumulatorami i elektroniką mocy zwykle powoduje niedowymiarowanie obu, ponieważ mają one różne tolerancje temperaturowe i różne konsekwencje awarii.

Co faktycznie kupuje kontrola 35°C: 6000 cykli i 70% EOL

Numery nagłówkowe w tej szafce — ≥6000 cykli i Zachowanie pojemności na koniec okresu użytkowania na poziomie 70%. — nie są niezależne od opisanego powyżej systemu cieplnego; są tego bezpośrednim skutkiem. Dane dotyczące żywotności w cyklu LFP są zawsze zależne od temperatury roboczej, a ocenę Deye'a można osiągnąć tylko dlatego, że pętla zarządzania temperaturą utrzymuje ogniwa w opisanym wcześniej przedziale 15–37°C, zamiast pozwalać im na dryfowanie w zależności od warunków otoczenia.

Kontekst oceny cyklu życia
Metryczne	Wartość
Życie cykliczne	≥6000 cykli
Pojemność do wyczerpania	70%
Docelowy pułap temperatury ogniwa	<35°C
Zespół operacyjny pomieszczenia akumulatorowego	15–37°C

W przypadku projektu realizowanego w cyklu dziennym 6000 cykli przekłada się na około 16 lat pracy, zanim wydajność spadnie do 70% wartości z tabliczki znamionowej — liczba ta obowiązuje tylko wtedy, gdy system termiczny spełnia swoje zadanie w każdym z tych cykli, a nie tylko w warunkach testów laboratoryjnych.

Koperta robocza: -20°C do 50°C, IP54, C5

Wewnętrzna kontrola termiczna ma znaczenie tylko wtedy, gdy sama obudowa wytrzyma miejsce, w którym zostanie zainstalowana. Szafka jest oceniana na -20°C do 50°C praca w temperaturze otoczenia (z obniżeniem wartości znamionowych powyżej 45°C), niesie ze sobą IP54 stopień wnikania i jest zbudowany na Klasa antykorozyjna C5 do środowisk przybrzeżnych, przemysłowych lub o wysokiej wilgotności. Wysokość robocza jest oceniana na 3000 m.

Żadna z tych trzech wartości nie spełnia opisanej powyżej funkcji kontroli temperatury wewnętrznej — określają one warunki zewnętrzne, przeciwko którym musi pracować system wewnętrzny. Szafa z doskonałą wewnętrzną kontrolą temperatury, ale słabą obudową, nadal nie sprawdzi się w trudnych warunkach; oba zostały tutaj zaprojektowane jako para.

Co to oznacza dla całkowitego kosztu posiadania

Zarządzanie temperaturą jest niewidoczne w porównaniu z arkuszami specyfikacji, ale pojawia się bezpośrednio w postaci dwóch liczb mających znaczenie dla ekonomiki projektu: zrealizowanego cyklu życia i tempa spadku wydajności. Szafa, w której ogniwa się nagrzewają, może pierwszego dnia osiągnąć tę samą wartość kWh na tabliczce znamionowej, ale osiągnąć 70% wydajności na wiele lat wcześniej, niż sugeruje znamionowa liczba cykli, co oznacza zamianę 15-letniego aktywa na 10-letnie.

Dla integratorów oceniających całkowity koszt posiadania projektu, a nie tylko jego początkową cenę, opisana tutaj architektura termiczna jest w rzeczywistości wyceną 10-letniej gwarancji. Warto zapoznać się z tym, jak system konwersji mocy współpracuje z BMS, aby chronić żywotność baterii w czasie rzeczywistym i w pełnym zakresie Oferta rozwiązań C&I ESS porównując szafy pod kątem kosztów cyklu życia, a nie samej pojemności nominalnej.
