Wyjaśnienie systemu baterii BOS-B Pro-A3: pojemność, cykl życia, konfiguracja

Zaczynając od pojedynczego modułu

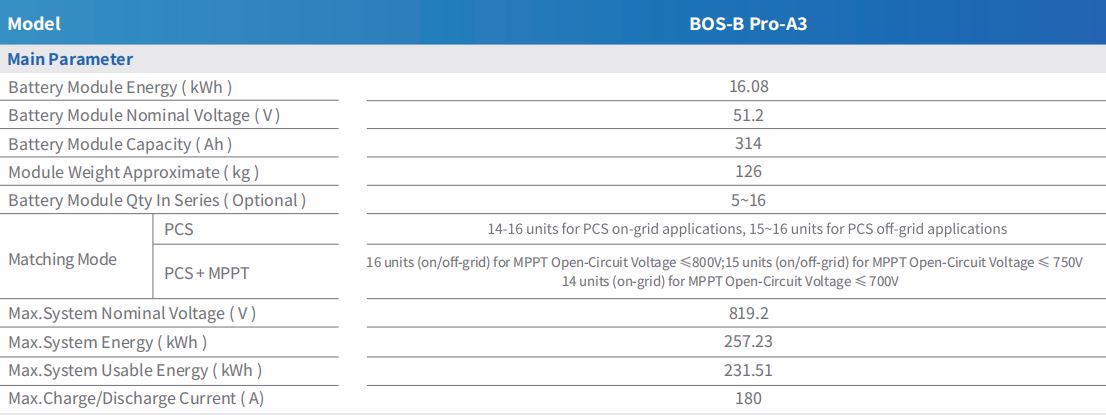

Każdy stojak BOS-B Pro-A3 jest zbudowany z tej samej jednostki podstawowej: a 16,08 kWh moduł o napięciu znamionowym 51,2 V i pojemności 314 Ah, o wadze 126 kg. Wszystko inne w systemie — całkowita energia szafy, konfiguracja szeregowa, odpowiednia liczba sztuk — skaluje się w górę w porównaniu ze specyfikacją pojedynczego modułu.

Ile modułów w szafie i dlaczego to się zmienia

Stojak może pomieścić pomiędzy 5 i 16 moduły akumulatorowe połączone szeregowo, ale rzeczywisty sufit zależy od sposobu okablowania szafy. Podłączone bezpośrednio do PCS bez MPPT w szeregu, obsługiwanych jest od 14 do 16 jednostek, w zależności od tego, czy instalacja działa w trybie on-grid, czy poza siecią. Po dodaniu MPPT limit zmienia się wraz z napięciem otwartego obwodu fotowoltaicznego: 16 jednostek jest dozwolonych przy napięciu 800 V lub niższym, 15 jednostek przy 750 V lub niższym i 14 jednostek podłączonych do sieci tylko przy 700 V lub niższym.

Przy maksymalnej konfiguracji 16 modułów szafa osiąga nominalne napięcie systemu wynoszące 819,2 V, a maksymalna energia systemu wynosi 257,23 kWh oraz 231,51 kWh energii użytkowej – różnica między nimi odzwierciedla zalecaną głębokość rozładowania wynoszącą 90%.

Limity ładowania i rozładowania na poziomie szafy

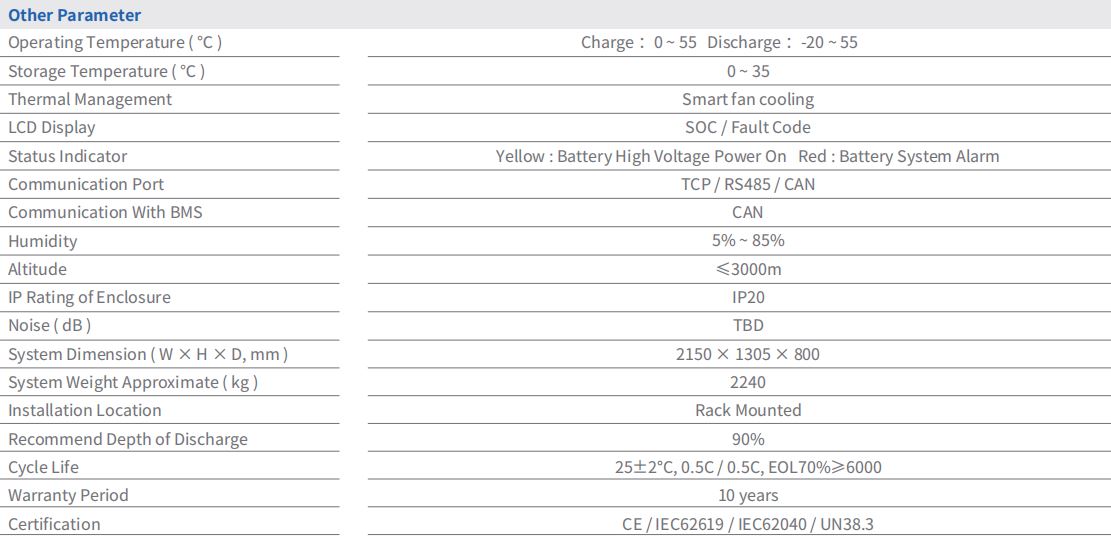

Niezależnie od liczby modułów, maksymalny prąd ładowania i rozładowania szafy jest ograniczony 180A . Ładowanie jest dozwolone w zakresie temperatur od 0°C do 55°C, natomiast rozładowywanie może sięgać -20°C, co zapewnia systemowi większą swobodę działania w niskich temperaturach przy odłączaniu zasilania niż przy jego ponownym podłączaniu. Temperatura przechowywania, oddzielona od temperatury roboczej, jest ograniczona do 0-35°C.

Cykl życia i co faktycznie obejmuje gwarancja

Żywotność cyklu ocenia się na 6000 cykli lub więcej do 70% pojemności na koniec okresu eksploatacji, testowane w temperaturze 25±2°C przy szybkości ładowania 0,5°C i rozładowania 0,5°C. Na tej liczbie opiera się 10-letni okres gwarancji — stojak uruchamiany raz dziennie przy przetestowanej szybkości i głębokości rozładowania powinien nadal zachować znaczącą pojemność użytkową po zakończeniu okresu gwarancji.

Zalecana głębokość rozładowania jest ustawiona na 90%, a skład chemiczny LFP modułu pozwala, aby połączenie tej głębokości rozładowania i wytrzymałości na 6000 cykli utrzymało się przez cały okres gwarancji, zamiast zamieniać jedno na drugie, jak wymagają tego inne chemikalia.

Obudowa, komunikacja i ślad fizyczny

Pełny stojak ma wymiary 2150 × 1305 × 800 mm i waży około 2240 kg w maksymalnej konfiguracji, zamontowanej jako jednostka montowana w szafie, a nie wolnostojąca. Komunikacja odbywa się poprzez TCP, RS485 lub CAN, przy czym CAN jest specjalnie używany do komunikacji z BMS. Zarządzanie temperaturą odbywa się poprzez inteligentne chłodzenie wentylatorem, a obudowa ma stopień ochrony IP20 odpowiedni do instalacji wewnątrz lub pod osłonami, a nie do bezpośredniego narażenia na zewnątrz.

Stan jest zgłaszany za pomocą wyświetlacza SOC i kodów błędów, wspieranego przez dwukolorowy system wskaźników — żółty oznacza włączenie zasilania wysokim napięciem, czerwony oznacza alarm systemu akumulatorowego — dzięki czemu technik może odczytać stan szafy bez otwierania panelu lub podłączania laptopa. Certyfikacja obejmuje CE, IEC62619, IEC62040 i UN38.3.

Gdzie to pasuje do większej wersji

Te liczby przypadające na szafę stanowią podstawę czegoś większego: jeden PCS może obsługiwać do 16 szaf równolegle, więc całkowita pojemność energetyczna projektu to w rzeczywistości zaledwie 257,23 kWh na szafę pomnożone przez liczbę szaf, na jaką pozwala liczba PCS. Każdy, kto szuka pełnego klastra wokół tej baterii, może przejrzeć szerszy oferta wielkoskalowych systemów magazynowania energii akumulatorowej aby zobaczyć, jak liczba stojaków, liczba sztuk i całkowita pojemność obiektu pasują do siebie.
