Wyjaśnienie specyfikacji SUN-MPPT-L01-EU-AM8 i SUN-STS500L: 8 kanałów, 500 kW STS

Dwa moduły, dwa różne zadania

SUN-MPPT-L01-EU-AM8 i SUN-STS500L znajdują się na przeciwnych końcach tego samego klastra C&I ESS. Pobiera się energię z łańcuchów fotowoltaicznych i przekazuje ją do PCS tak efektywnie, jak to możliwe. Drugi decyduje, które źródło zasilania – sieć, generator czy sam PCS – faktycznie dociera do obciążenia. Żadne z nich nie zastępuje drugiego, a zrozumienie, gdzie zaczyna się i kończy zadanie każdego z nich, ułatwia prawidłowe dobranie rozmiaru systemu.

SUN-MPPT-L01-EU-AM8: Co właściwie robi 8 trackerów

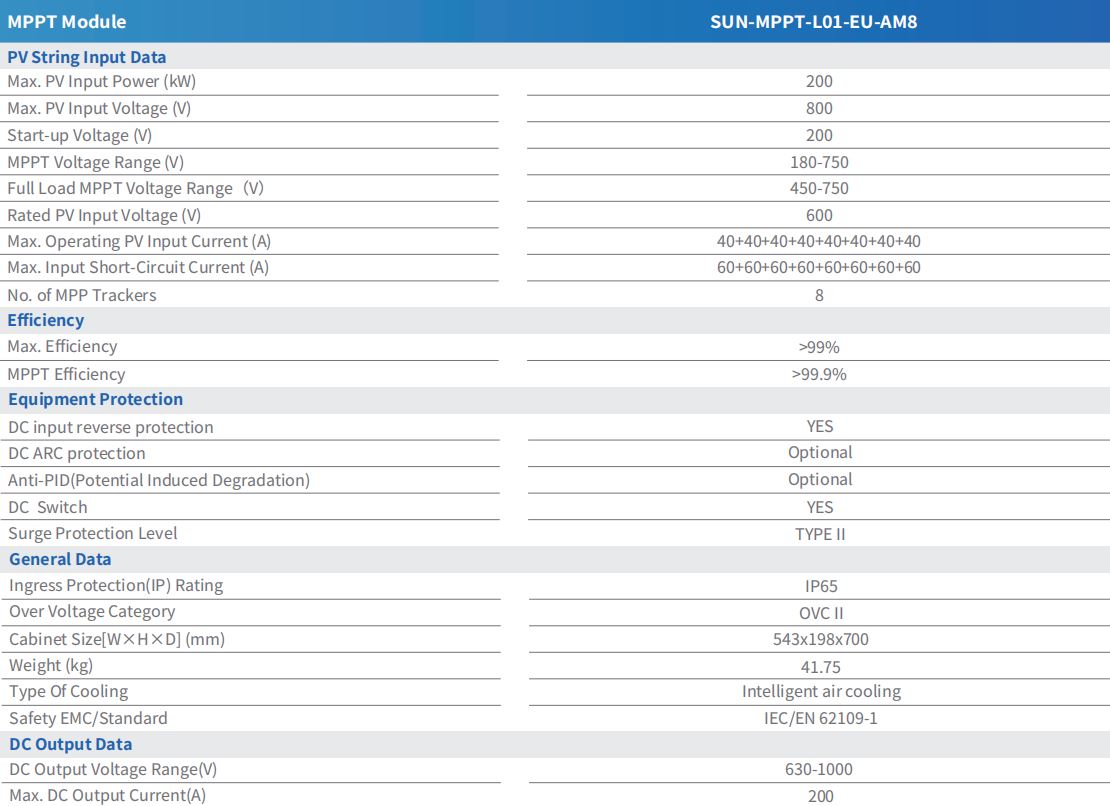

Ten moduł działa 8 niezależnych trackerów MPP , każdy o wartości znamionowej prądu roboczego 40 A i ograniczenia prądu zwarciowego 60 A, dla łącznej maksymalnej mocy wejściowej PV wynoszącej 200 kWp. Ponieważ moduły śledzące są niezależne, a nie zgrupowane, zdarzenie cieniowania lub błąd w jednym ciągu jest izolowane dla tego kanału, zamiast przeciągać w dół pozostałych siedem.

Okna napięcia mają takie samo znaczenie jak liczba trackerów. Napięcie rozruchowe wynosi 200 V, zakres napięcia MPPT wynosi 180–750 V i zawęża się do 450–750 V przy pełnym obciążeniu. Znamionowe napięcie wejściowe modułu fotowoltaicznego wynosi 600 V, a wyjście prądu stałego zasila PCS napięciem 630–1000 V i maksymalnym prądem 200 A. Maksymalna wydajność jest oceniana na poziomie powyżej 99%, a sama wydajność śledzenia MPPT przekracza 99,9% — różnica między tymi dwiema liczbami oznacza, jak dobrze moduł znajduje i utrzymuje rzeczywisty punkt mocy szczytowej w miarę zmiany warunków. Dla czytelników, którzy chcą bardziej szczegółowo wyjaśnić podstawową koncepcję, jest to przegląd śledzenia maksymalnego punktu mocy i dlaczego jest to ważne obejmuje podstawy.

SUN-STS500L: Wydajność przełączania i synchronizacja

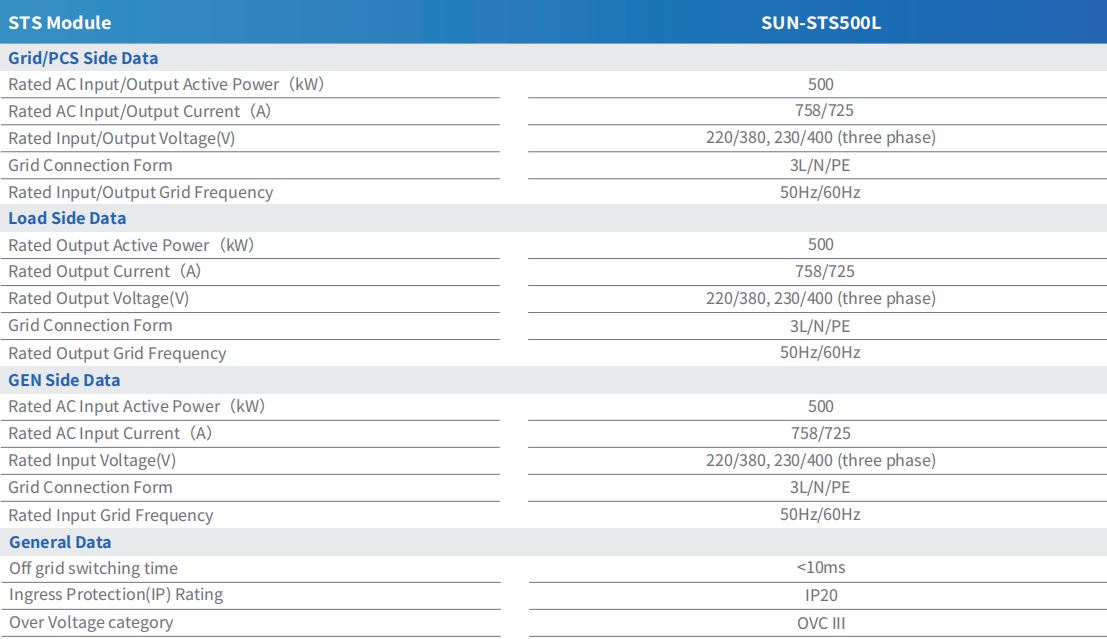

Urządzenie SUN-STS500L opiera się na jednej liczbie: a 500 kW zdolność przełączania, zastosowana identycznie po stronie sieci/PCS, stronie obciążenia i stronie GEN. Każda strona ma taki sam prąd wejściowy lub wyjściowy 758 A/725 A przy napięciu trójfazowym 220/380 V lub 230/400 V, podłączonym w konfiguracji 3L/N/PE przy 50 Hz lub 60 Hz.

Czas przełączania poza siecią jest oceniany na mniej niż 10 ms, co jest wystarczająco krótkim czasem, aby podłączone obciążenia na ogół nie rejestrowały przejścia między trybami sieci, trybu off-grid i generatora diesla. Moduł ma stopień wnikania IP20 i kategorię przepięciową OVC III, co odzwierciedla jego rolę jako elementu przełączającego po stronie prądu przemiennego, a nie obudowy przeznaczonej do użytku na zewnątrz.

Jak dwa moduły współpracują w jednym klastrze

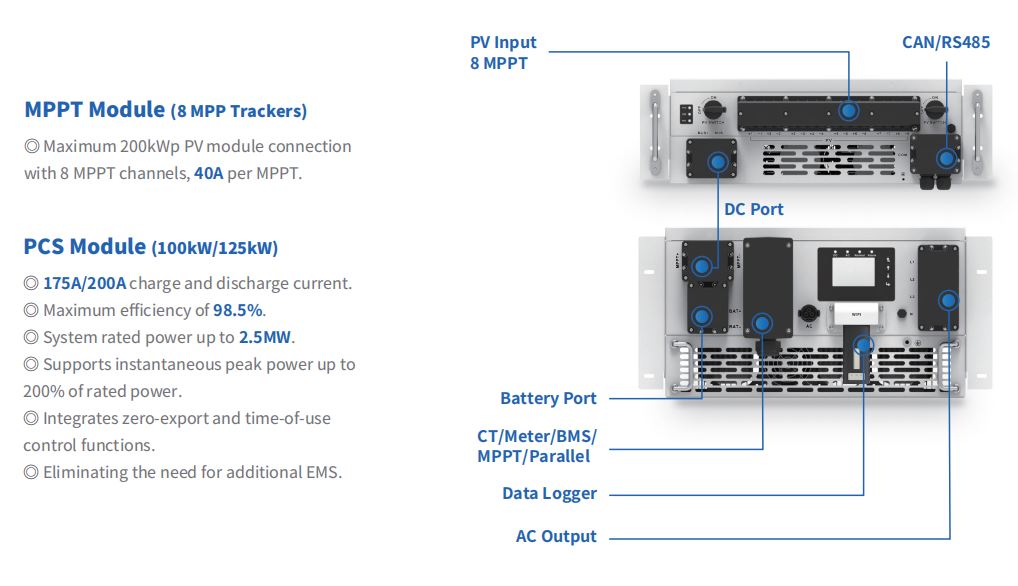

W typowej konstrukcji ciągi fotowoltaiczne kończą się na SUN-MPPT-L01-EU-AM8, który zasila PCS po stronie prądu stałego. Urządzenie SUN-STS500L znajduje się po stronie prądu przemiennego, za PCS i decyduje, czy obciążenie pobierane jest z sieci, akumulatora wspomaganego przez PCS, czy z generatora diesla. Jedna jednostka STS500L łączy się z maksymalnie pięcioma jednostkami PCS o mocy 100 kW lub czterema jednostkami PCS o mocy 125 kW, więc stosunek MPPT do STS w klastrze zależy od tego, ile jednostek PCS jest podłączonych do tego pojedynczego modułu STS.

Ten podział ma znaczenie podczas rozwiązywania problemów: problem ze słabą wydajnością fotowoltaiki wskazuje na moduł MPPT i jego dane na poziomie modułu śledzącego, podczas gdy opóźnienie przełączania lub usterka przejścia trybu wskazuje na moduł STS i jego okablowanie po stronie AC. Zespoły wybierające pełny klaster wokół tych dwóch modułów mogą przejrzeć całość Oferta systemów magazynowania energii C&I aby dopasować liczbę sztuk i pojemność baterii do powyższych wartości znamionowych MPPT i STS.
