Awaria sieci nie ogłasza się sama. W pewnym momencie witryna czerpie z narzędzia; w następnej następuje spadek napięcia i każde obciążenie znajdujące się za nim jest narażone na przerwę, której nie jest w stanie tolerować. W przypadku centrum danych, chłodni lub linii produkcyjnej znajdującej się w połowie cyklu luka ta musi zostać zamknięta w ciągu jednocyfrowych milisekund – nie sekund, nie „tak szybko, jak generator może się rozkręcić”. To jest specyficzny problem inżynieryjny, który rozwiązuje warstwa STS (static transfer switch) i dlatego platforma Deye MC-L430 opiera się na dwóch specjalnie zaprojektowanych szafach: MS-MPPT400-2 i MS-TS500-2, obie przystosowane do transferu poniżej 10 ms.
Te dwie szafy wyglądają podobnie w arkuszu danych — obie obsługują sieć, generator i wyłączniki obciążenia; oba zapewniają jednocyfrowe przełączanie w milisekundach — ale rozwiązują różne problemy. Jeden łączy wejście PV z przełączaniem w jednej obudowie. Druga to dedykowana szafa rozdzielcza o większej wydajności, pozbawiona w ogóle funkcji fotowoltaicznej. Właściwe dokonanie tego rozróżnienia decyduje o tym, czy architektura przełączania witryny faktycznie pasuje do jej miksu generacji.
Statyczny przełącznik zasilania nie porusza styków mechanicznie w sposób, w jaki robi to tradycyjny automatyczny przełącznik zasilania. Wykorzystuje przełączanie półprzewodnikowe do wykrywania awarii źródła i przekierowywania obciążenia do alternatywnego źródła, zanim obciążenie zauważy przerwę. Taki jest mechanizm stojący za platformą ≤10ms czas przełączania pomiędzy pracą w sieci i poza siecią — na tyle szybki, że większość wrażliwych odbiorników elektronicznych w ogóle nie rejestruje przejścia.
Zarówno MS-MPPT400-2, jak i MS-TS500-2 są zbudowane wokół tego samego rdzenia przełączającego, ale każda szafa inaczej rozmieszcza wokół siebie wyłączniki, w zależności od tego, co jeszcze musi współdzielić obudowę.
MS-MPPT400-2 łączy w sobie dwie funkcje, które w innym przypadku wymagałyby oddzielnego sprzętu: dwukanałowy stopień MPPT obsługujący do 400 kW mocy wejściowej PV (2 x 200 kW) oraz stopień STS o mocy 400 kW na połączeniach obciążenia, sieci i silnika olejowego. Po stronie fotowoltaicznej pracuje przy maksymalnym napięciu wejściowym 800 V DC, zakresie napięcia MPPT 180–750 V DC i napięciu rozruchowym 200 V — wystarczająco szerokim, aby pomieścić szereg konfiguracji stringów bez oddzielnego falownika fotowoltaicznego.

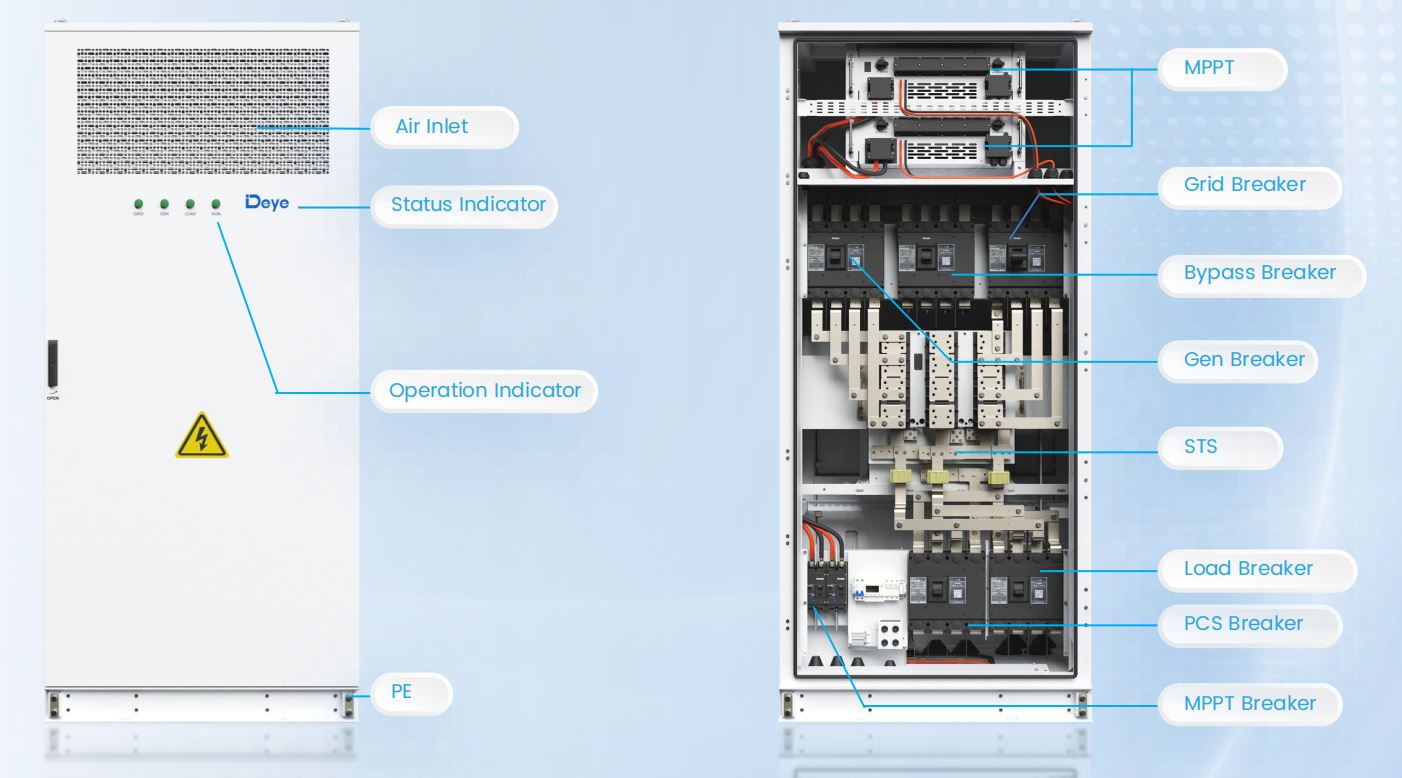

Układ wyłączników wewnątrz szafy odzwierciedla tę podwójną rolę: dedykowany wyłącznik MPPT i wyłącznik sieciowy znajdują się obok wyłącznika obejściowego, wyłącznika generatora, wyłącznika obciążenia i wyłącznika PCS – wszystko koordynowane przez wewnętrzną logikę STS. To mnóstwo inteligencji przełączającej zamkniętej w jednej obudowie o wymiarach 1000 x 1000 x 2450 mm i właśnie dlatego ta szafa pojawia się w układach ze sprzężeniem prądu stałego, w których fotowoltaika, akumulator i przełączniki muszą dzielić pojedynczy punkt połączenia AC, a nie trzy oddzielne szafy.

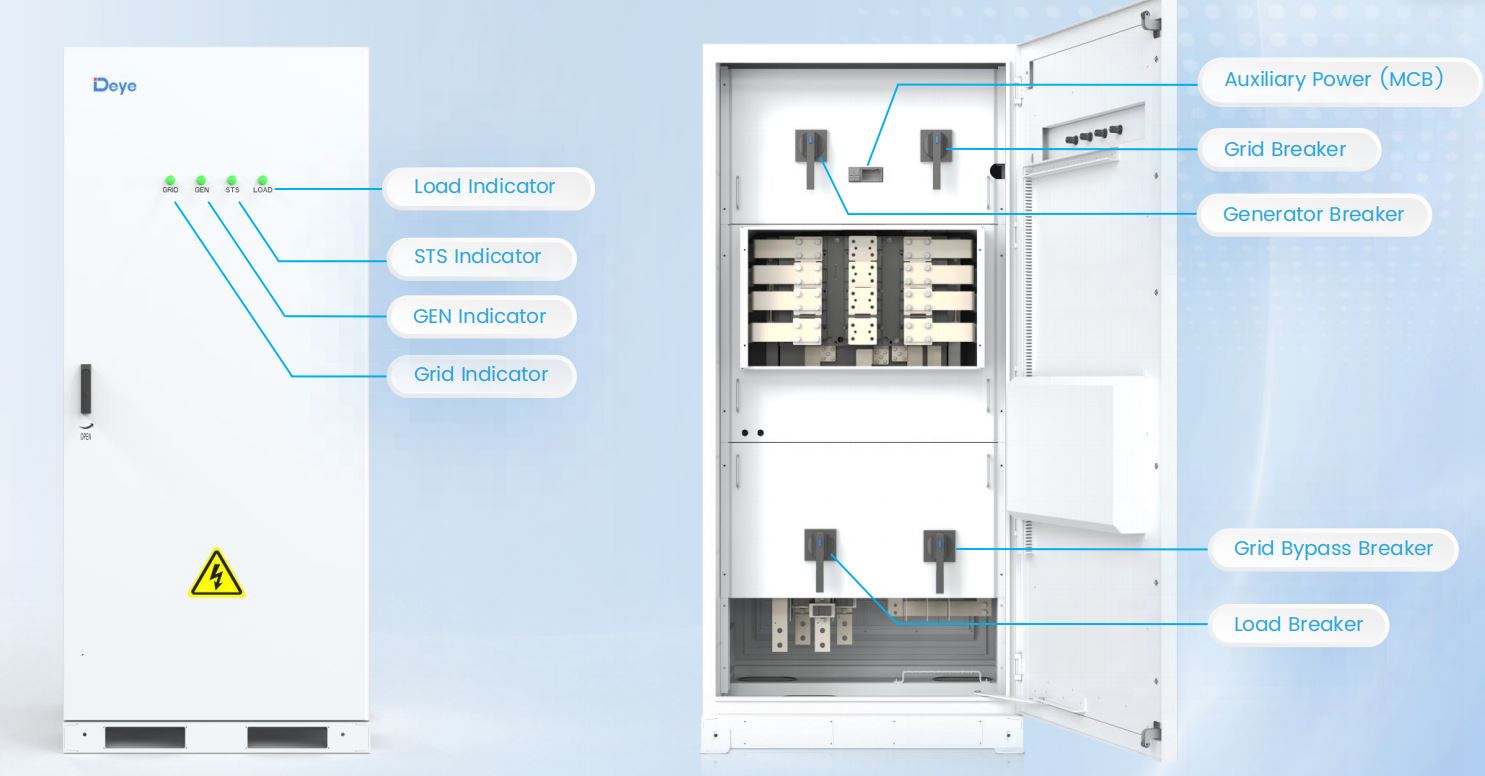

MS-TS500-2 całkowicie rezygnuje z funkcji PV i skupia się na jednym zadaniu: przełączaniu pomiędzy siecią, generatorem i obciążeniem przy wyższych wartościach znamionowych, niż może zaoferować szafa zintegrowana z MPPT. Jego moc znamionowa wynosi 500 kW na połączeniach obciążenia, sieci i silnika olejowego — o 100 kW więcej miejsca nad głową niż MS-MPPT400-2 — z szyną zbiorczą o natężeniu 1000 A i szynami odgałęzionymi o natężeniu 200 A, przy napięciu izolacji 1000 V DC.
| Parametr | MS-MPPT400-2 | MS-TS500-2 |
|---|---|---|
| Funkcja wejścia PV | Tak, 400 kW (2x200 kW MPPT) | Nie |
| Znamionowa moc przełączania (obciążenie/sieć/silnik olejowy) | 400 kW każdy | Każdy o mocy 500 kW |
| Czas przełączania | ≤10ms | ≤10ms |
| Znamionowy prąd szyn zbiorczych | Nie dotyczy (zintegrowany projekt) | 1000A |
| Napięcie izolacji | Nie dotyczy | DC1000V |
| Wymiary (szer. x gł. x wys.) | 1000 x 1000 x 2450 mm | 1000 x 1000 x 2365 mm |
| Waga | ≤950kg | ≤700kg |
Praktyczna lektura: jeśli w lokalizacji instalacja fotowoltaiczna jest już obsługiwana przez oddzielną szafę MPPT ze sprzężeniem prądu stałego lub w ogóle nie ma instalacji fotowoltaicznej – na przykład w przypadku wdrożenia zasilania awaryjnego składającego się wyłącznie z baterii i generatora – MS-TS500-2 zapewnia większą zdolność przełączania bez płacenia za stopień fotowoltaiczny, który pozostałby nieużywany.
Decyzja zazwyczaj sprowadza się do tego, ile funkcji musi objąć pojedyncza szafa i ile mocy przełączania faktycznie wymaga obciążenie. Instalacja zasilania rezerwowego chroniąca obciążenia krytyczne w konfiguracji szafy N≤2 zazwyczaj łączy szafy akumulatorowe z MS-TS500-2 umieszczonym pomiędzy zespołem akumulatorów skoordynowanym z EMS a transformatorem — w tym konkretnym łańcuchu nie ma fotowoltaiki, więc nie ma powodu nosić sprzętu MPPT.

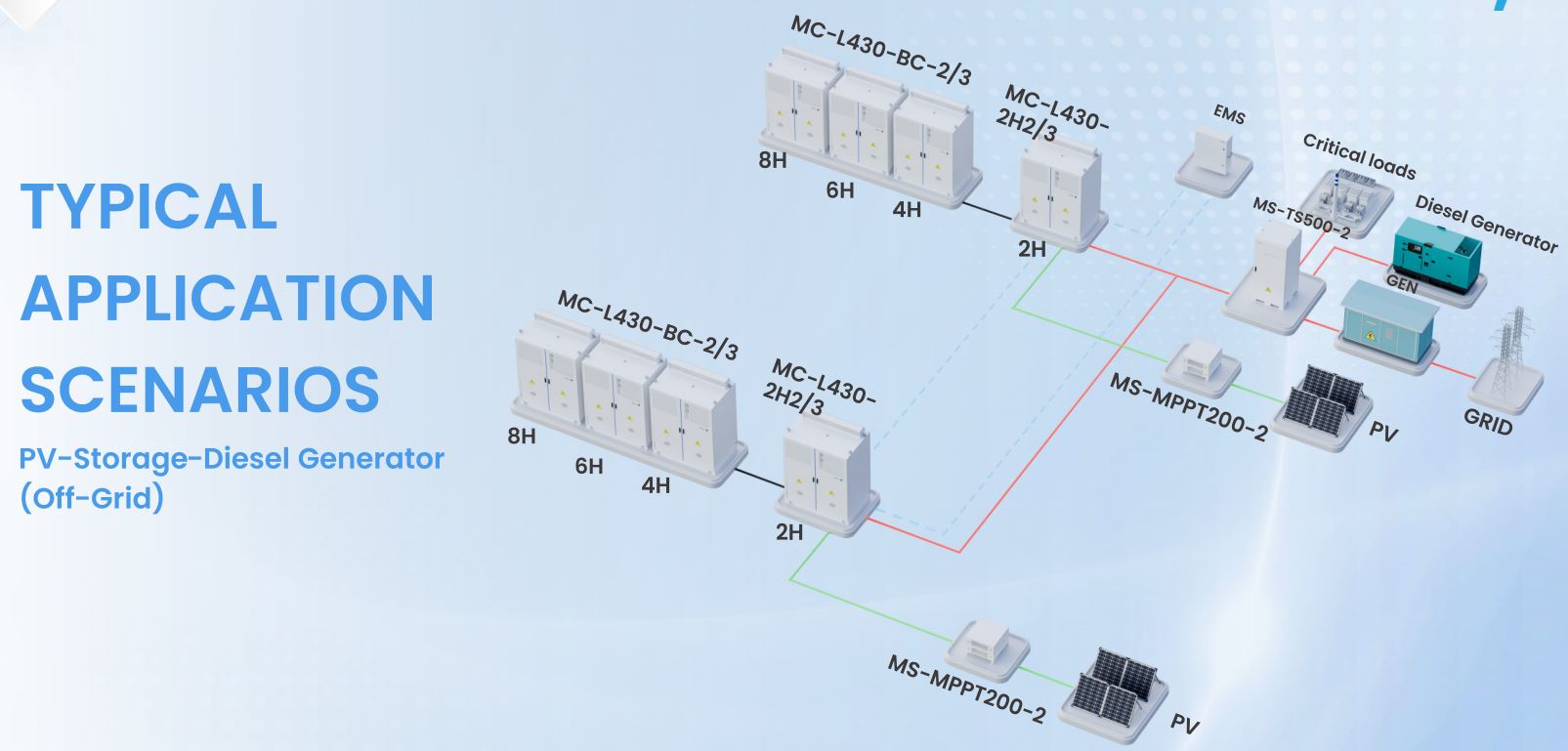

Z kolei mikrosieć fotowoltaiczna z generatorem magazynującym ma tendencję do prowadzenia przez MS-MPPT400-2, ponieważ i tak potrzebuje stopnia wejściowego PV, a zintegrowany STS oznacza jedną szafę mniej do zainstalowania, okablowania i uruchomienia. W przypadku instalacji poza siecią zasilanych silnikiem wysokoprężnym ten sam MS-MPPT400-2 obsługuje wszystkie trzy ścieżki przesyłu — sieć, generator i akumulator fotowoltaiczny — z jednej obudowy, utrzymując zwartą topologię przełączania nawet w przypadku, gdy miks wytwarzania staje się bardziej złożony.
Żadna z szaf nie działa w oderwaniu od warstwy EMS. Zarówno raportują stan, jak i akceptują sygnały sterujące przez tę samą sieć szkieletową RS485/Modbus TCP/DIDO, z której korzysta reszta platformy, co pozwala EMS koordynować decyzję o transferze na podstawie stanu naładowania akumulatora i priorytetu obciążenia, zamiast przełączać wyłącznie na progu napięcia.
Dziesięć milisekund to mniej więcej połowa cyklu przy 50 Hz. Próg ten nie jest arbitralny — ustala się go zgodnie z tolerancją pracy sprzętu, który najprawdopodobniej ulegnie uszkodzeniu lub zakłóceniom w wyniku przerwy: napędy o zmiennej częstotliwości, obciążenia IT wspierane przez UPS i precyzyjne sterowniki produkcyjne, które traktują każdy spadek napięcia jako stan awaryjny i wyłączają się w sposób defensywny. Przełącznik, który zajmuje 100 ms, a nawet 50 ms, nadal może spowodować wyłączenie obronne, mimo że technicznie rzecz biorąc, moc nigdy nie zanikła całkowicie.
Z tego też powodu funkcja przełączania jest traktowana jako osobna kategoria sprzętu, a nie wbudowana w PCS lub szafę bateryjną. Izolowanie go w dedykowanej szafce wyposażonej w STS — niezależnie od tego, czy jest to MS-MPPT400-2, czy MS-TS500-2 — oznacza, że decyzja o przełączeniu nie musi czekać na logikę po stronie akumulatora lub synchronizację PCS, skąd w praktyce wynika liczba poniżej 10 ms.
Aby uzyskać głębszy opis architektury kanałów i specyfikacji przełączania stojących za tą generacją sprzętu, należy zapoznać się z platformą Zestawienie specyfikacji 8-kanałowego MPPT i 500 kW STS opisuje bardziej szczegółowo sprzęt przełączający. W przypadku zespołów oceniających, jak ta warstwa przełączania pasuje do pełnego wdrożenia baterii, szersza Oferta rozwiązań C&I ESS to punkt wyjścia do dopasowywania liczby szafek, trybu łączenia i wydajności przełączania do określonej lokalizacji.
←
