1. Wprowadzenie

W raportach technologicznych BBC domowe systemy magazynowania energii są często przedstawiane jako niezależne od energii „domowe elektrownie” — panele słoneczne na dachach wytwarzają energię elektryczną w ciągu dnia, baterie dostarczają energię w nocy lub w deszczowe dni, co pozwala poradzić sobie z cenami energii elektrycznej w szczytach, wahaniami sieci, a nawet ekstremalnymi warunkami pogodowymi. Jednak instalacja w świecie rzeczywistym jest daleka od typu „plug and play”. Niskonapięciowe akumulatory litowe SE-F16 i RW-F16 firmy Deye (Deye, marka profesjonalnych magazynów energii i falowników) (oba 16 kWh LiFePO₄, napięcie znamionowe 51,2 V) w połączeniu z SUN-10K-SG05LP3-EU-SM2 (trójfazowy falownik hybrydowy niskiego napięcia o mocy 10 kW), choć zaprojektowane tak, aby były niezawodne, często wykazują nieprawidłowości w rzeczywistym okablowaniu, komunikacji i równoległości. Artykuł ten, oparty na oficjalnych instrukcjach firmy Deye, forach użytkowników (takich jak DIY Solar Forum) i rzeczywistych przypadkach instalacji, analizuje cztery typowe problemy i ich rozwiązania, aby pomóc zwykłym właścicielom domów lub instalatorom uniknąć pułapek. Dane pochodzą z najnowszych specyfikacji produktów na lata 2025–2026, a na rzeczywistą wydajność wpływa temperatura, SOC itp.

Rysunek 1. Oficjalne zdjęcia serii Deye SE-F16

2.1 Przypadek pierwszy: Błąd komunikacji BMS — „Akumulator nie odpowiada”, System natychmiast się wyłącza

Najczęstszy problem: falownik wyświetla „komunik./F01-F64” lub wyświetlacz LCD akumulatora zgłasza „W31 Ostrzeżenie o komunikacji z akumulatorem (komunikacja PCS nie powiodła się).” Właściciel niemieckiego gospodarstwa domowego trójfazowego zainstalował jedną jednostkę SUN-10K-SG05LP3-EU-SM2 dwie jednostki RW-F16; po włączeniu falownik wielokrotnie alarmował, nie wyświetlał się SOC akumulatora, a ładowanie/rozładowanie całkowicie nie powiodło się. Analiza przyczyny: Akumulatory Deye posiadają wbudowany BMS (system zarządzania akumulatorami), który komunikuje się z falownikiem poprzez magistralę CAN 2.0 (port RJ45). Typowe przyczyny obejmują:

• Kabel komunikacyjny nie jest wyposażony w pierścień ferrytowy, zgodnie z wymaganiami (w przypadku okablowania na duże odległości zaleca się nawinąć 4 zwoje, aby zapobiec zakłóceniom).
• Nieprawidłowa kolejność okablowania (odwrócona CAN-H/L).
• Nieprawidłowa kolejność włączania zasilania (najpierw należy włączyć wyłącznik serwisowy akumulatora, następnie wyłącznik BMS, a na końcu falownik).
• Tryb „Li-BMS” falownika nie jest ustawiony na natywny protokół Deye (lub nieprawidłowo wybrany protokół Pylontech lub inny protokół innej firmy).
• RW-F16 to model klasyczny; chociaż SE-F16 obsługuje automatyczne łączenie w sieci, niedopasowanie oprogramowania sprzętowego może nadal powodować „powtarzanie adresu głównego”.

Praktyczne rozwiązania:

1. Po wyłączeniu zasilania użyj oryginalnego kabla komunikacyjnego CAT5E, aby ponownie podłączyć port „PCS” akumulatora do portu CAN falownika BMS.
2. Jeżeli kabel komunikacyjny jest długi lub w miejscu instalacji występują silne zakłócenia elektromagnetyczne, należy zainstalować i prawidłowo nawinąć pierścień ferrytowy.
3. Przed połączeniem równoległym naładuj wszystkie akumulatory do 100% SOC, aby zmniejszyć różnicę napięć i uniknąć prądu krążącego.
4. Wejdź do falownika „Battery Setup” i ustaw protokół „Li-BMS” na protokół natywny Deye (zwykle rozpoznawany automatycznie lub wybierz tryb 00).
5. Standardowa sekwencja włączania zasilania: włącznik serwisowy akumulatora WŁ. → włącznik BMS WŁ. → uruchomienie falownika.
6. Jeśli nadal występują nieprawidłowości, sprawdź dziennik BMS za pośrednictwem aplikacji Deye lub platformy monitorującej; Tylko oryginalne falowniki Deye obsługują aktualizację oprogramowania sprzętowego akumulatora online, falowniki innych firm nie mogą wykonać tej operacji.

Opinia właściciela: Po wykonaniu tych kroków system powrócił do normalnego działania w ciągu 10 minut, a dane SOC zsynchronizowały się w czasie rzeczywistym. W instrukcji wyraźnie jest napisane: w przypadku alarmów komunikacyjnych PCS należy najpierw zdiagnozować za pomocą oprogramowania monitorującego i nie uruchamiać systemu z błędami.

2.2 Przypadek drugi: Równoległe niezrównoważenie baterii – jedna „pełna”, druga „głodująca”

Często spotykane podczas rozbudowy wielu akumulatorów: po połączeniu równoległym dwóch jednostek SE-F16, jedna kontynuuje ładowanie, podczas gdy druga SOC pozostaje na poziomie 60%, co powoduje marnowanie całkowitej pojemności, a nawet wyzwalanie „Przekroczenia różnicy napięcia ogniwa”. Właściciel polskiej willi (4 falowniki RW-F16 10kW) stwierdził nierówny prąd rozładowania po połączeniu równoległym, z alarmami przy obciążeniu szczytowym. Analiza przyczyny:

• RW-F16 wymaga połączenia łańcuchowego IN → OUT; SE-F16 obsługuje automatyczne tworzenie sieci bez przełączników DIP, ale nieprawidłowa kolejność kabli komunikacyjnych lub konflikt adresów może nadal powodować awarię sieci.
• SOC akumulatora niespójny przed połączeniem równoległym (instrukcja wymaga, aby wszystkie akumulatory były naładowane do 100% przed połączeniem równoległym).
• Zbyt mały przekrój kabla zasilającego lub niewystarczający moment dokręcania (zalecany 2/0 AWG, standardowy moment dokręcania 24,5 Nm).
• Maksymalny prąd ładowania/rozładowania falownika nieskonfigurowany w zależności od całkowitej pojemności akumulatora: SUN-10K-SG05LP3-EU-SM2 maksymalny prąd ładowania/rozładowania 240A, ciągły prąd rozładowania pojedynczego RW-F16 160A.

Praktyczne rozwiązania:

1. Przed połączeniem równoległym należy całkowicie naładować każdy akumulator oddzielnie do 100% SOC i pozostawić go na 24 godziny, aby zapewnić spójność napięcia.
2. Kable komunikacyjne muszą być ściśle połączone w układzie szeregowym IN → OUT; pojedyncza jednostka obsługuje do 32 jednostek równoległych o łącznej mocy do 512 kWh.
3. SE-F16 nie wymaga ustawienia przełącznika DIP; Tryb równoległy RW-F16: Tryb 1 dla falowników ≤15kW, Tryb 2 dla falowników >15kW.
4. W falowniku „Battery Setup” włącz tryb równoległy, poprawnie ustaw całkowitą pojemność i maksymalny prąd ładowania/rozładowania; Zaleca się ograniczenie prądu ciągłego pojedynczego RW-F16 do zakresu 160A, aby zapobiec przegrzaniu (wbudowany wyłącznik 125A zapewnia dodatkowe zabezpieczenie).
5. Monitoruj napięcie poszczególnych ogniw akumulatora i różnicę temperatur w czasie rzeczywistym za pośrednictwem platformy chmurowej Deye lub aplikacji; natychmiast sprawdź kable i połączenia, jeśli różnica napięć przekracza 0,5 V.

Wynik: po naprawie właściciel osiągnął równomierne ładowanie/rozładowanie akumulatora i równomierny rozkład prądu, zwiększając wskaźnik zużycia własnego systemu o 30%. Instrukcja wyraźnie ostrzega: w trybie równoległym, jeśli prąd ciągły pojedynczego akumulatora przekroczy limit, może to spowodować przegrzanie, a nawet zagrożenie bezpieczeństwa

.

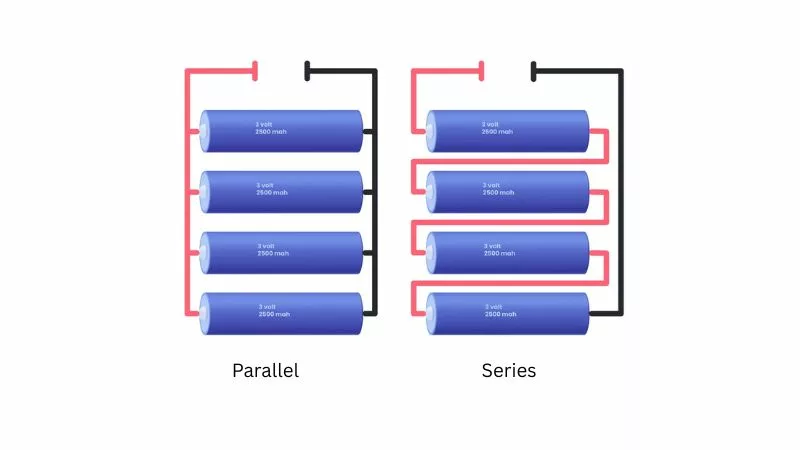

Rysunek 2. Schemat ideowy zasady połączenia równoległego i szeregowego akumulatora

2.3 Przypadek trzeci: Usterka uziemienia i prądu stałego — alarm F22/F56, zagrożenie bezpieczeństwa

Po zainstalowaniu urządzenia SUN-10K-SG05LP3-EU-SM2 często pojawia się komunikat F22 (możliwa nieprawidłowości w uziemieniu lub podłączeniu prądu stałego) lub F56 (zbyt niskie napięcie szyny DC). Francuski instalator napotkał sporadyczne problemy w trybie „offline” podczas montażu RW-F16 na ścianie; falownik wyświetlał nienormalnie niskie napięcie akumulatora (rzeczywiste napięcie akumulatora 51V w normie). Analiza przyczyny:

• Niepewne połączenie uziemiające (obudowa falownika i akumulator muszą być prawidłowo podłączone do uziemienia ochronnego PE).
• Moment obrotowy kabla dodatniego/ujemnego prądu stałego nie jest zgodny ze standardem (24,5 Nm) lub odwrócona polaryzacja (może bezpośrednio uszkodzić falownik).
• RW-F16 posiada wbudowany dwubiegunowy wyłącznik automatyczny 125A, zdolność ciągłego rozładowania SE-F16 do 230A; gdy temperatura otoczenia spadnie poniżej 0℃, BMS akumulatora zablokuje ładowanie i uruchomi zabezpieczenie.
• Przekładnik prądowy CT zainstalowany w złym kierunku (w trybie zerowego eksportu strzałka musi wskazywać stronę obciążenia).

Praktyczne rozwiązania:

1. Przed instalacją upewnij się, że wszystkie kable prądu stałego spełniają wymagania dotyczące momentu obrotowego, dokładnie rozróżnij bieguny dodatnie i ujemne i nigdy ich nie odwracaj.
2. Obudowa falownika i obudowa akumulatora muszą być solidnie uziemione do tego samego punktu PE, aby utworzyć połączenie ekwipotencjalne.
3. Sprawdź rejestr „Alarmy systemowe” falownika; F22 jest głównie spowodowany luźnymi połączeniami — dokręć ponownie, aby rozwiązać problem.
4. Podłącz czujnik temperatury do odpowiedniego portu; uniknąć błędnego ustawienia trybu pracy na akumulatorze kwasowo-ołowiowym.
5. Zacisnąć przekładnik prądowy CT na odpowiedniej linii fazowej ze strzałką skierowaną w stronę obciążenia; układ trójfazowy musi całkowicie pokrywać L1/L2/L3.

Po naprawie alarmy zostały wyeliminowane, a funkcja płynnego przełączania UPS systemu działała normalnie. Raporty BBC wskazują, że słabe uziemienie jest jednym z najbardziej ukrytych zagrożeń bezpieczeństwa w domowych systemach magazynowania energii.

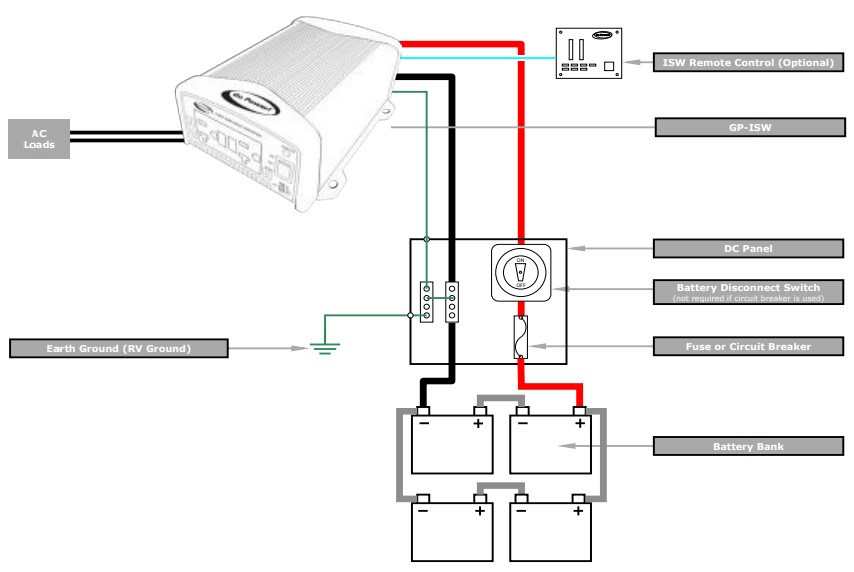

Rysunek 3. Kompletny schemat okablowania i uziemienia po stronie prądu stałego falownika (PE/uziemienie)

2.4 Przypadek czwarty: Awaria ładowania/rozładowania w czasie użytkowania (TOU) i blokada górnego limitu ładowania

Jeżeli w falowniku ustawiono okresy cen energii elektrycznej w godzinach szczytu, akumulator nie ładuje się zgodnie z harmonogramem lub ładuje się jedynie do maksymalnie 80%. Holenderski użytkownik parujący SE-F16 odkrył, że w okresach cen nocnych nie było ładowania, podczas gdy w ciągu dnia nieprawidłowo wyświetlał się komunikat „rozładowanie akumulatora”. Analiza przyczyny:

• Opcja „Aktywuj akumulator” została omyłkowo włączona (funkcja ta służy wyłącznie do odzyskiwania akumulatora o niskim SOC; podczas normalnej pracy musi być wyłączona).
• Komunikacja BMS jest niestabilna, więc falownik nie może uzyskać rzeczywistych danych SOC.
• Oprogramowanie sprzętowe baterii RW-F16/SE-F16 obsługuje jedynie aktualizację w falownikach Deye; mieszanie z urządzeniami innych firm, takimi jak Victron, łatwo powoduje nieprawidłowe wyświetlanie przepływu energii.

Praktyczne rozwiązania:

1. W falowniku „Battery Setup” wyłącz funkcję „Aktywuj akumulator”.
2. Włącz opcję „Opłata sieciowa” i prawidłowo ustaw okresy TOU w godzinach szczytu (np. ładowanie w nocy w godzinach 00:00–06:00 w dolinie).
3. Najpierw wyklucz problemy z komunikacją z BMS (patrz Przypadek pierwszy).
4. W przypadku mieszania z falownikami innych firm przełącz na ręczny tryb napięcia lub skontaktuj się z firmą Deye w celu potwierdzenia zgodności protokołu.

Po zastosowaniu poprawki przez użytkownika system ściśle przestrzegał strategii szczyt-dolina, a koszty energii elektrycznej znacznie spadły.

Rysunek 4. Prawidłowy schemat instalacji przekładnika prądowego CT

3. Przewodnik dotyczący unikania pułapek: profesjonalna instalacja pozostaje niezbędna

Deye SE-F16 (kompaktowa konstrukcja, wysoki prąd wyjściowy, wyższy stopień ochrony) i RW-F16 (wbudowany wyłącznik automatyczny, klasyczny montaż na ścianie) to dojrzałe produkty do zastosowań mieszkaniowych, charakteryzujące się żywotnością 6000 cykli i wydajnością ponad 90% w obie strony. Jednak profesjonalizm instalacji jest wysoce wymagany: musi być wykonany przez profesjonalny personel, ściśle przestrzegając określonych w instrukcji standardów momentu obrotowego, zakresu temperatur roboczych (ładowanie 0-55 ℃) i specyfikacji komunikacyjnych. Większość błędów instalacyjnych wynika z niestandardowych operacji — doboru kabli niespełniającego wymagań, chaotycznej sekwencji włączania lub braku równoważenia przed połączeniem równoległym. Praktyczne zalecenia:

• Przed instalacją wykonaj pełną symulację i debugowanie systemu.
• Regularnie sprawdzaj wersję oprogramowania sprzętowego i dzienniki operacji za pośrednictwem aplikacji Deye.
• Chociaż dostawa do magazynu w Europie jest wydajna, nadal zaleca się wybieranie lokalnych certyfikowanych instalatorów.
• W ekstremalnych warunkach pogodowych skup się na monitorowaniu temperatury akumulatora, aby uniknąć częstych wyzwalań zabezpieczeń BMS.

Technologia magazynowania energii, jak opisano w raportach BBC, przenosi się ze scenariuszy profesjonalnych do zwykłych gospodarstw domowych. Aby jednak naprawdę osiągnąć niezależność energetyczną gospodarstwa domowego, standaryzowane działanie na etapie instalacji jest często ważniejsze niż sam produkt. W przypadku napotkania usterek należy najpierw zapoznać się z oficjalną tabelą usterek Deye lub skontaktować się z oficjalnym wsparciem technicznym. Po odpowiednim debugowaniu akumulatory tej serii mogą działać stabilnie przez ponad 10 lat, stając się niezawodnym źródłem zielonej energii dla domu.
